접지 및 접지 그리드 테스트 시스템 MCDF9000

대규모 지상 테스트 EPR/GPR/현재 분할 접지 및 접지 그리드 테스트 시스템

시스템 기능

1) 대규모 접지 시스템에서 접지 그리드 무결성 및 잠재적인 윤곽 측정을 결정하는 데 널리 사용됩니다.

중요한 유틸리티, 변전소, 발전소, 통신 및 산업 자산 등과 같은

2) 무선 전류 분할 벡터 측정 기술을 채택하여 전류 분할을 정확하게 측정할 수 있습니다.

강한 간섭 하에서 전송 라인의 각 구조 타워의 벡터.

3) 강력한 간섭 방지 기술로 측정 신호의 10000배 간섭 신호에서 제대로 작동합니다.

4) 일반적으로 수행되는 주요 측정은 다음과 같습니다.

- EPR / GPR

- 스텝&터치 포텐셜

- 현재 분할/분기 및 벡터, 현재 분할 계수

- 저항 및 임피던스

- 토양 저항

- 접지 시스템 임피던스

- 연속성 / 원격 접착 저항

- 낙뢰 임펄스 임피던스 테스트

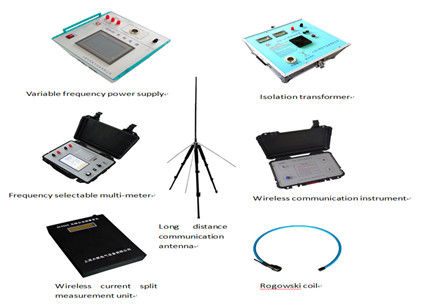

시스템 구성

1. 가변 주파수 전원
2. 절연 변압기
3. 주파수 선택 가능 멀티미터
4. 무선 전류 분할 측정 장치
5. 번개 충격 시험 장치
6. 원격 접지 연속성 테스트 장치
7. 가변 주파수 접지 임피던스 테스트 장치
8. 로고스키 코일
9. 무선 주파수 선택 가능 통신 유닛
10. 송신용 GPS 안테나 장치 등

시스템 일반 기술 매개변수

전원 공급 장치: AC 380V / 220V 자동 적응, 50Hz / 60Hz

출력 전압: 0 ~ 800V 또는 사용자 정의, 사인파, 지속적으로 조정 가능

출력 전류: 0 ~ 50A, 사용자 정의 가능

측정 범위 및 정확도:

전압 측정 범위: 0 ~ 400V;

전압 측정 정확도: ±(0.5% 판독값 + 0.5mV);

전압 분해능: 0.01mV;

전류 측정 범위: 0-50A;

전류 측정 정확도: ±(0.5% 판독값 + 0.5mA);

현재 분해능: 0.01mA

접지 임피던스 측정 범위: 0.001-1000 Ω;

접지 임피던스 측정 정확도: ±(1% 판독값 + 1m Ω);

접지 임피던스 분해능: 0.001M Ω;

위상각(임피던스각) 측정 범위: 0°~360°

위상각(임피던스각) 측정 정확도: ± 0.2 °;

위상각(임피던스각) 측정 분해능: 0.01°;

구성 장치의 기술적 매개변수

1. MCDF9100 가변 주파수 전원 공급 장치 1 세트

출력 전력: 5 ~ 50KW, 사용자 정의 가능

입력 전원 공급 장치: AC220V 또는 380V ± 10% 50Hz에 대한 자동 적응;

출력 모드: 단상

출력 주파수: 40 ~ 70Hz, 단계 1Hz, 49, 50, 51Hz를 포함한 임의 주파수 변환;

주파수 안정성: 0.02Hz 이상;

간단하고 편리한 대형 스크린 터치 조작;

과전압, 과전류, 과열 및 기타 보호 기능으로;

강한 간섭 하에서 정상적인 작동을 보장하는 특수 간섭 방지 설계로;

개인의 안전을 보장하기 위해 원격 광섬유 제어를 옵션으로 지원합니다.

2. MCGCB-10 절연 변압기 1-2 세트

출력 용량: 주파수 변환 전원 공급 장치와 일치

출력 주파수: 40 ~ 70Hz;

출력 전압: 단상 0 ~ 400V ~ 800V 또는 맞춤형;

강한 간섭 하에서 정상적인 작동을 보장하는 강력한 간섭 방지 기능으로;

3. DF9001D 다기능 주파수 선택 가능 멀티미터

지정된 주파수에서 전압, 전류 및 위상차를 측정하고 간섭을 제거하는 데 사용

다른 주파수의 정확한 측정 결과를 얻을 수 있습니다.

세계 최고의 초 주파수 선택적 방해 전파 방지 기술.간섭이 1200일 때

다른 주파수 신호보다 몇 배 더 크더라도 여전히 정확하게 측정할 수 있습니다.

전압 범위: 20mV / 200mV / 2V / 20V / 400V, 5단 자동 변속;

전류 범위: 20mA / 200mA / 2A / 20A / 50A, 5단 자동 변속

측정 주파수 선택 범위: 40 ~ 70Hz, 스텝 주파수: 0.1Hz

전압 측정 범위: 0 ~ 400V;

전압 측정 정확도: ±(0.5% 판독값 + 0.5mV);

전압 분해능: 0.01mV;

전류 측정 범위: 0-50A;

전류 측정 정확도: ±(0.5% 판독값 + 0.5mA);

현재 분해능: 0.01mA

접지 임피던스 측정 범위: 0.001-1000 Ω;

접지 임피던스 측정 정확도: ±(1% 판독값 + 1m Ω);

접지 임피던스 분해능: 0.001M Ω;

위상각(임피던스각) 측정 범위: 0°~360°

위상각(임피던스각) 측정 정확도: ± 0.2 °;

위상각(임피던스각) 측정 분해능: 0.01°;

무게: 약 5kg.

4. MCDFWF 무선 주파수 선택 통신 기기

DFWF 무선 주파수 선택 통신 장비의 주요 기능은 통신하는 것입니다

원격 무선 션트 측정 장치로

전원 공급 장치: DC 12V

특수 삼각대와 안테나로 안정적인 신호와 긴 전송 거리

무선 통신 거리: 배리어 프리 조건에서 2000m 이상

5. MCDF9005 무선 션트 측정 유닛

DF9005 무선 션트 측정 장치는 주로 타워 션트 측정에 사용됩니다.

그것은 강력한 기능, 강력한 간섭 방지 기능 및 높은 측정 정확도를 가지고 있습니다.그것은 직접 할 수 있습니다

각 타워의 션트 방향과 크기를 측정합니다.

초 주파수 선택적 방해 전파 방지 기술, 간섭 방지 성능은 10000 배 이상입니다.

Rogowski 코일을 사용하면 다른 주파수 분로의 측정 범위: 2mA ~ 20A;

Rogowski 코일을 사용한 분로 측정 정확도: ±(2% 판독값 + 2mA);

6. 유연한 로고스키 코일

유연한 Rogowski 코일은 주로 타워의 션트를 측정하는 데 사용되며 쉽게 감쌀 수 있습니다.

측정을 위해 도체 주위에

코일 길이: 3M

주파수 응답: 10Hz ~ 50KHz

선형성: 0.2%

유연한 개방 샘플링으로 원통형 도체 주변을 측정할 수 있습니다.

휴대용, 사용하기 쉽고, 자성 물질이없고, 포화가 없습니다.

주파수 특성이 우수하고 응답 속도가 빠릅니다.

왜곡이 적고 삽입 손실이 적습니다.

2차 회로의 개방은 위험을 일으키지 않으며 다른 장비를 손상시키지 않습니다.

전류 과부하의 경우.

7. MCDFDT-10A 접지 다운리드 전도 테스터(옵션)

사이의 온 저항 측정에 적용할 수 있습니다.

전력 장비 및 접지 그리드의 접지 리드

(인접 장비의 경우) 및 저저항 측정

저항 값.

측정 범위: 1 ~ 1999m Ω

분해능: 0.1M Ω

테스트 전류: DC 1A, 2A, 5A 및 10A

측정 정확도: ±(0.5% + 2d)

측정 반경: 50m

디스플레이 모드: LCD 백라이트 디스플레이

작동 모드: 연속

작동 전원 공급 장치: AC220V ± 10% 50Hz 또는 내장 배터리 전원 공급 장치

8. DFGT 접지용 특수 GPS 측위 장비

DFGT 접지를 위한 특수 GPS 위치 측정기, 이 장비는 주로 문제를 해결합니다.

기존의 GPS 장비는 전압 극과 전류 극의 각도와 선형 거리를 계산할 수 없습니다.

주요 기능 및 특징:

실시간 표시 전압 극, 현재 극 선형 거리 및 포함 각도, 쉬운 위치 지정

내장 임피던스 보정 공식

위치 및 계산 데이터 저장, 다운로드, 복원

국도 음성 및 3D 실제 장면 탐색

7인치 터치스크린 디자인

음악과 영화 재생

초고속 인터넷 서핑

메모장, 레저 게임 및 기타 애플리케이션
