| 애플리케이션: | 실험실 | 시험 목표: | 볼륨 제어 블록, 전원 케이블, 타장비, 등 |
|---|---|---|---|
| 정격 출력 전압: | 0-250V | 정격 출력 현재: | 0-4.5A |
| 출력된 변압기: | AC55KV/DC70KV | 산출 정확도: | +/-2.5% |
| 강조하다: | 2.5% AC 고전압 시험,연구소 AC 고전압 Test,70KV DC 고전압 시험 |
||

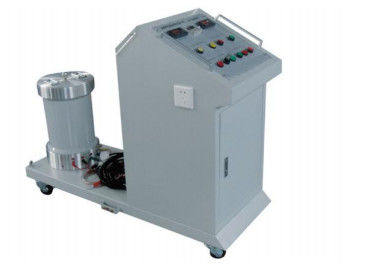

HV AC / DC 시험 시스템 JTGN-55/70
장비 AC / DC 55KV/70KV LED 디스플레이 AC / DC 시험 키트를 시험하는 고전압
1) 진공 회로 차단기, 전원 케이블과 타장비에서 단열재의 시험 절연 내력을 위해 사용됩니다
2) HV 장비 위의 AC 내전압을 판단하는 실험
3) 출력의 정확도 : ±2.5%
4) 정격 출력 : 0-250V/0-4.5A, 1KVA, 50HZ
5) 테스트 트랜스 정격 출력 : AC 55KV/18mA ; DC 70KV/10mA
6) 제로 스타트 연결로
7) 현재이고 짧은 회로보호 위에서
특징
1) 진공 회로 차단기, 전원 케이블과 타장비에서 단열재의 절연 내력을 시험할 수 있습니다
2) HV 장비에 AC 내전압을 판단하는 검사를 수행할 수 있습니다
3) 이용 가능한 제로 스타트 연결과 실패의 경우에 제로 시작 / 리셋으로
4) 끊임없이 각각 긍정적 또는 부극성의 조정할 수 있는 AC 전압 & 직류전압을 발생시킵니다로부터
정격 출력 전압에 대한 제로
5) 과전류와 쇼트 회로 보호로
6) 휠과 세련되지 못한 건축이 필드리 고전압 변전소에서 사용될 수 있습니다
구성된 부분 & 기술 명세서
통제실
기계적인 구조
- 강 금형과 경우 inside&outside 위의 분출된 플라스틱
분리할 수 있는 들창
- 램프 형
- 외부 치수 : 780*495*700mm
전원 공급기 : 220V±10% (말하자면 200V-240V) AC 50HZ
전압 조절기 (통제실안에 설치된)
| 평가된 입력 |
220V, 1kVA, 4.5A, 50Hz |
| 정격 출력 |
0-250V, 1kVA, 0-4.5A, 50Hz |
| 냉각 방식 | 공기 냉각법 |
| 기록 | 통제실과 전압 조절기는 1에 있습니다 |
AC / DC 테스트 트랜스
| 정격용량과 주파수 | 1kVA,50Hz |
| 평가된 입력 전압 & 경향 | 200V,5A |
| 정격 출력 AC 전압 & 경향 | 55kV, 18mA |
| 정격 출력 직류전압 & 경향 | 70kV, 10mA |
| 출력의 정확도 | ±2.5% |
| 단락 저항 | ≤8% |
| 절연 계급 | 110%의 정격 전압이 1 분에 견딥니다 |
근무 조건
| 작동 온도 | 최대 45C |
| 저장 온도 | 최대 60C |
| 상대 습도 | 최대이 80% 그리고 온도 25C 면, 최대 90% |
| 높이 | 3000m 이하 |
방전 로드
