제품 상세 정보:
결제 및 배송 조건:
|
| 테스트 방전 전압: | 100KV, 200KV, (선택적인) 기타 등등 | 방법 통제: | PLC, 산업용 컴퓨터 |
|---|---|---|---|
| 시험 목표: | 전기 케이블, 절연체, 전원 변압기, 등 | 시험 기능: | 내전압 시험 |
| 차징 에너지: | (선택적인) 2.5KJ-540KJ | 장치 정격용량을 고발하는 DC: | (선택적인) 2.5KVA-50KVA |
| 강조하다: | 장비를 시험하는 540KJ 200KV 고전압,0.3 오옴 540KJ 고전압 시험 장비,540KJ 충동 내전압 시험 |
||

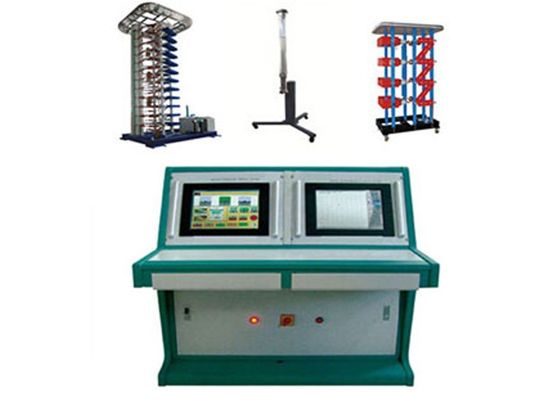

HV 충격 전압 시험 시스템
1. 전기 케이블의 임펄스 내전압과 부속물, 절연체를 밝혀 테스트를 위해 사용됩니다,
전원 변압기, 등...
2. 테스트 방전 전압 (명목상 충격 전압) : 100KV, 200KV, (선택적인) 기타 등등
3. PLC 통제, 산업용 제어 컴퓨터, 강력한 오실로스코프 측정 유닛
4. 차징 에너지 : 2.5kJ-540kJ & 위로 (선택적입니다)
5. DC의 정격용량이 장치를 부과합니다 : (선택적인) 2.5kVA-50KVA
6. 트리거 기능으로
작동 조건
1. 높이 : ≤1000m
2. 환경 온도 : -10C-45C
3. 상대 습도 : ≤90%
4. 작동 조건 : 실내
5. 내진 역량 : 힘에서 8 수준
6. 접지 저항 : <0.3Ω
7. 작동 조건 : 어떤 재, 세척되지 않습니다
특징
1. 임펄스 시험 시스템 : (선택적인) 100kV, 200kV 시리즈
2. 전압 레벨을 고발하는 것 : 100kV-3600kV & 위로 (선택적입니다)
3. Ｖ와 선택을 위한 에이치형 구조물 골조
4. 다음을 포함하는 발생된 파형 : 표준 라이트닝 충동, 라이트닝 일시정지, 표준 스위칭
충동과 특별한 개폐 충격, 또한 진동 개폐 충격 물결과 가파른 물결
케이블은 추가된 적절한 장치로 발생됩니다.
5. 고 정밀도, 편익과 신뢰성
6. 강력한 오실로스코프 측정으로, 15 " LCD
7. 강력한 분석 소프트웨어로 PLC와 산업용 컴퓨터는 제어됩니다
8. 열린 /는 격차 점화 장치를 쌌습니다
9. 공기 쿠션 움직일 수 있는 장치
기술적 지표
| 생성기 | |
| 충전 전압 | 선택적인 100-3600kV (그리고 상승합니다) |
| 차징 에너지 | 선택적인 2.5kJ-540kJ (그리고 상승합니다) |
| 충동 전기 용량 | 0.0833uF |
| 단계 충전 전압 | 선택적인 ±100kV, ±200kV |
| 충동 전압 파형 도 | |
| 표준 라이트닝 충동 | 1.2±30%/50±20%uS, 진동은 성수기에 있고 5%의 크기를 초과하지 않습니다 |
| 표준 개폐 충격 | 250±20%/2500±60%uS |
| 일시정지 물결 충동과 특별한 파형 충동 | |
| 생성기의 효율 | |
| 라이트닝 충동 (무부하) | ≥90% |
| (3000pF의 로드에) 개폐 충격 | ≤70% |
| 장치를 부과하는 (시간에 따라 변하는 전압이 일 포스이리스터 전압 변동률, 자동 부과 전압 변동률이 나타냈습니다) DC | |
| 충전 전압 | 0-200kV |
| 오일은 트랜스를 수정시켰습니다 (정류기 실리콘 적층물 내부로) | (선택적인) 50-100kV/380V/2.5-50KVA |
| DC 저항 분할기 | 100kV, 200MW |
/ 엔벨로프 격차 점화 장치를 여세요 : 자동차 / 설명서와 경고
연산 제어 : 매뉴얼이고 자동입니다
