제품 상세 정보:
결제 및 배송 조건:
|
| 적용 가능한 비커스경도: | 최고 132KV | 조작 모드: | 터치 스크린 |
|---|---|---|---|
| 거리를 시험하십시오: | 60kms | 깊이를 시험하십시오: | 2-5m |
| 강조하다: | 장비를 시험하는 132KV 고전압,장비를 시험하는 60kms 고전압,5m 케이블 고장 검출기 기계 |
||
0 케이블 고장 위치 서비스
나. 기능
전압 클래스 최고 32kV까지 전력 케이블의 주요 절연 고장을 발견하세요 ; 시준 케이블 길이 ;
정확하게 케이블 매장 방향과 깊이를 발견하세요.

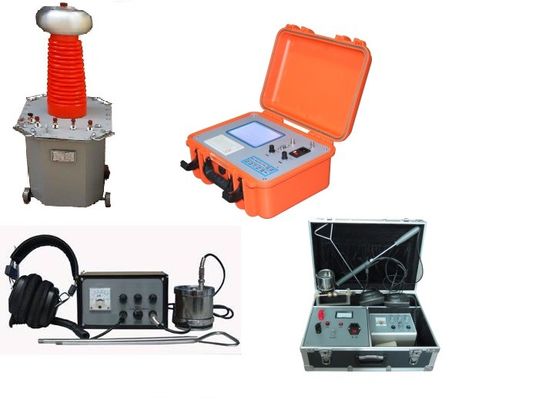

II. 구성
|
케이블 고장 위치 서비스
|
이름 | 수량 | |
| TDR | 1 | ||
| 110kV 부속물 | 핀 지시자 | 1 | |
| 케이블 경로 탐침 | 1 | ||
| 상용 주파 내전압 시험 세트 | 고전압 재판 트랜스 | 1 | |
| 작동 박스 | |||
| 펄스 저장 캐패시터 | 1 | ||
0 케이블 고장 위치 서비스
3세. 주요 기술 데이터
1) 윈도우 운영 체제, 터치 작동 방식, 와이어리스 전문가 온라인 유도, 과학적 케이블
관리, 실시간 보고 세대 ; 짜맞춘 작동 설명, 케이블 데이터, 측정된 경우.
2) 시스템 기능 : 결함 거리 측정, 결함 지점 위치, 증식 속도 시험, 실패 임피던스
가치, 케이블 패스 서치, 묻힌 깊이 탐지, 기타 등등.
3) 검사 방법 : 저전압 펄스, 플래시오버 방법, 오디오 방법, 음향 자기적 동기화
방법, 분지 방법, 최대 방법, 전자기 유도법, 기타 등등 ;
| 디스플레이 제어 | |
| 인화점시험기 |
5.7 인치 산업 등급 1 장비 통제, 짜맞춘 12V/7Ah DC 전력 공급 장치는 8시간 동안 끊임없이 일할 수 있습니다 ; 다르 단일 칩 마이크로 컴퓨터, 지시자 표 현시에 의해 제어됩니다 ;
|
| 시험 범위 | |
| 테스트 거리 | 60 킬로미터 |
| 탐지 깊이 | 2-5m |
| 측정 정확도 | |
| 거칠기 측정 에러 | ±10m (절대치) 또는 1% |
| 정확한 시험 에러 | ±0.2m (핵심, 경로와 깊이) |
| 셈플왕 주파수 | 100MHz, 최소 결의안 0.5m (100m/us) |
| 샘플링 방법 |
완전 자동 연속 시료 채취가 결코 애니 단일방전 파형을 놓치지 않습니다
|
| 저전압 펄스 | |
| 폭 | 0.1uS와 2uS |
| 크기 |
100Vpp
|
| 출력 전원 | |
| 경로 전력 | 100W |
| 충격 전력 | 0 ~ 25kW |
| 영향 고전압 | 0~140KV |
| 단락 회로 전류 | 0 ~ 100mA |
| 과연소침식 전원 | 0 ~ 5000J |
0 케이블 고장 위치 서비스
IV. 모든 부분에 대한 도입

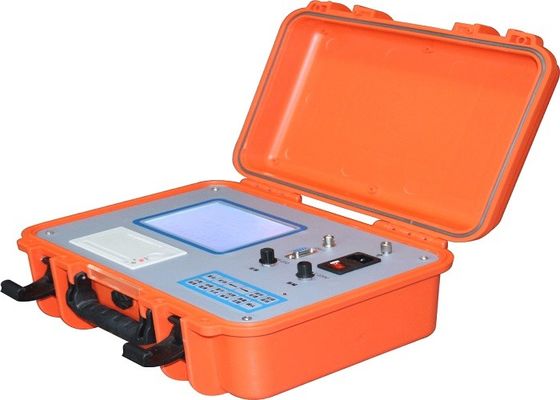

1. TDR
도입
윈도우 운영 체제, 터치 작동 방식, 과학적인 와이어리스 전문가 온라인 유도
케이블 관리, 실시간 보고 세대 ; 10이지 펄스 10 플래시오버 파중첩 분석 ;
짜맞춘 작동 설명, 케이블 데이터, 측정된 경우, 기타 등등 ;
범위, 속도 측정, 케이블 관리로와 다릅니다
기능
100MHz 샘플링 주파수, 최소의 해상도 0.5m (100m/us)
완전 자동 연속 시료 채취가 결코 애니 방전 파형을 놓치지 않습니다 ;
| 검사 방법 | 플래시오버 방법, 저압 펄스 방법 |
| 주요 상술 | |
| 펄스 진폭 |
100Vpp
|
| 펄스폭 |
0.1uS와 2uS
|
| 거리 측정 |
스맥스 : 30 킬로미터 스민 : 15m |
| 측정 오차 | |
| 거칠기 측정 절대 오차 | ±10m |
| 조잡한 측정 상대 오차 | ±1% |
| 전원공급기 모드 |
짜맞춘 24V/7Ah DC 전력 공급 장치가 6 시간 또는 외부 AC 220V 50Hz 전원 공급기 동안 끊임없이 일할 수 있습니다
|

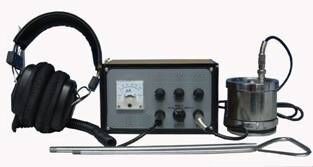

2. 더 정밀합니다
용법 : 결함 지점의 정확한 장소를 결정하기 위해 고전압 발생기와 함께 일하시오 그러면 그것은 있습니다,
더 케이블 결함 지점의 거친 측정 범위 이내에 정확한 작업 위치를 완료합니다.
다음으로 구성되세요 :
호스트 장치, 음향적이고 전자기 동시에 일어나는 센서, 안티-노이즈 헤드폰과 충전기
기능과 지수
결함 지점이 방출될 때 발생된 음파와 전자파는 있을 수 있습니다
더 케이블 결함 지점의 위치를 결정하기 위해 동시에 받아들입니다.
| 확대 시간 | 500,000 번 |
|
전원 공급기
|
배터리 : 인-빌트 리튬 배터리, 공칭 전압 :9V±20% |
| 정적 전류 | <10mA |
| 수신 신호 | 결함 지점이 배출하는 동요와 자기 신호 |
| 출력 임피던스 | 350Ω |
| 위치정밀도 | 0.2m |

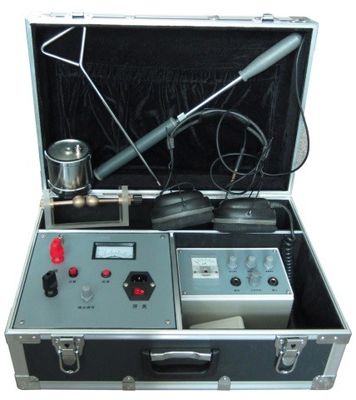

3. 케이블 경로 탐침
용법 : 케이블 경로 미터는 정확하게 위치와 깊이를 발견하기 위한 특수 기구입니다
특정 범위에서 매설 케이블의 ; 경로 탐지는 경로 신호 발생기에 의해 완료됩니다고
경로 신호 수신기 (케이블 고장 고정점 미터) ; 그 둘 간의 협력은 더를 사용합니다
정확하게 대략 케이블 삽입 범위 이내에 케이블 경로를 위치시키기 위한 작동.
주요 조성물
경로 탐지는 주로 경로 신호 발생기와 수신기로 구성됩니다
인덱스 파라미터
| 워킹 모드 | 구형파 신호를 계속하세요 |
| 출력 신호 | 가청 주파 |
| 수신 신호 | 가청 주파 |
| 공작물 공급 | 220V (1±10%), 50Hz(1±5%) |
| 출력 전원 | 100W |

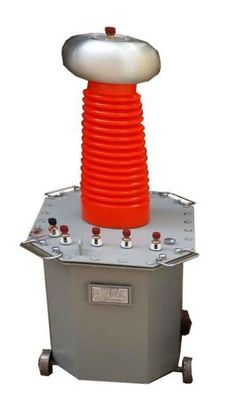

4. 상용 주파 내전압 시험 장비
1) 지성 여파 트랜스
기술적 지표 :
| 정격출력용량 | 10kVA |
| 출력 AC 전압 | 100kV DC140kV |
| 출력 전류 | 100mA |
2) 작동 박스
생산 0-450V 상용 주파 교류 전력에 대해 재판 트랜스와 함께 일하고 또한 사용할 수 있습니다.
| 입력 전압 | AC380V 50Hz |
| 출력 전압 | 0-450V, 50Hz |
| 정밀도 계급 | 2.5 |
오버 플로우 방지 기능으로 연속적인 조정을 위한 경향을 보호하세요.
HV 출력 표시, 저전압 부 또는 고압측 누설 전류 지시 기능으로
0 케이블 고장 위치 서비스
5. 펄스 저장 캐패시터
주로 조잡한 테스트 HV 저항 결점을 위해 사용했고 정확하게 모든 케이블을 위해 위치합니다.
기술적 지표 :
| 콘덴서 전압 | 1μF±5%/100kV |
| 손실값 | ≤0.006(1kHz) |
| 절연 저항 : | RC >7500MΩ.uF |
| 절연 저항 : | 1.1-1.5Un.2s |
| 주택에 극입니다 | 2Un·2s |
| 대기 온도 | -25 내지 40C |
| 위도 | 2000m |
