제품 상세 정보:
결제 및 배송 조건:
|
| 표준 클래스: | 0.02, 0.05 | 출력 전압: | 30-300V |
|---|---|---|---|
| 전류 범위: | 1mA-120A | 출력 안정성: | 0.05%보다 더 좋습니다 |
| 출력 왜곡: | <0> | 애플리케이션: | 실험실, 작업장 |
| 강조하다: | 300V 0.05% 에너지 계량기 교정 설비,300V 에너지 계량기 교정 설비,300V 작업장 에너지 계량기 보정 |
||

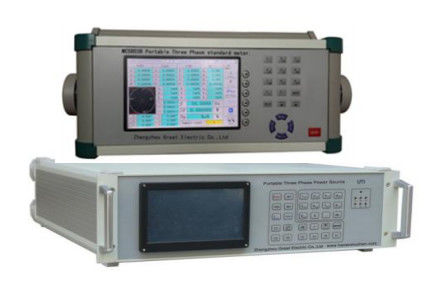

가지고 다닐 수 있는 3상 미터 시험 시스템 MCSB-UTI
부분을 구성하기
1) 표준 계기
2) 등가 부하 전원
3) 시험 케이블
4) 광학 센서
5) 통신 케이블
6) PC 소프트웨어
7) 전원 코드
표준 계기
1) 작은 사이즈와 무게
2) 실험실 또는 작업장에 사용했습니다
3) 작업장 또는 실험실에서 표준 계기와 교정부로서 일하세요
4) LCD 디스플레이
5) 정밀도 계급 : 0.05 또는 (선택적인) 0.02
6) 측정 범위 : 3*(1V-576V)/3*(1mA-120A)
7) 전력과 에너지 시험, 수요 테스트, CT 부담 & 비검정, PT 부하 시험, 다이얼 시험
8) 변환기 테스트를 위한 DC 측정을 위해 선택적입니다
기술적 지표
| 주요 부분은 범위를 공급합니다 | 45-450V, 45-65Hz |
| 소비 전력 | 맥스 20VA |
| 테스트 결과 위의 외부 전력 공급 장치로부터의 영향력 | ≤0.005% 때 10%를 바꿉니다 |
| 작동 온도 | -10 'C....+50' Ｃ |
| 임시. Co 효율 |
≤0.0025%/ 'Ｃ +10' +40에 대한 Ｃ' Ｃ ≤0.0050%/' Ｃ -10' +50에 대한 Ｃ' Ｃ |
| 주파수 범위 | 45...70Hz |
| 외부로부터의 영향은 분야를 자기를 띠게 합니다 | ≤0.07 % /0.5mT |
| 시간축 | 1-99s |
| 전류시험 | |
|
다이렉트 모드
이르세요 :1mA-120A 디스플레이 해상도 : 6개의 유효 숫자 측정 오차 : ≤ ± 0.02% 10mA...120A ≤ 0.02% 내지 0.05% 1mA 내지 10mA |
클램프 모드
이르세요 :(선택적인) 10A, 50A,100A,300A,500A,1000A, 3000A 디스플레이 해상도 : 6개의 유효 숫자 측정 오차 : ≤0.2% |
| 전압 시험 | |
| 범위 | 1V....560V |
| 디스플레이 해상도 | 6개의 유효 숫자 |
| 측정 오차 |
≤ ± 0.02% (30V...560V)
|
부담 측정 |
|
| 전압 범위 | 0V...5V |
| 디스플레이 범위 | 0.000 밀리볼트... 5.000v |
| 측정 오차 | ≤ ± 1.0 % |
| 동력 측량기 (활동적이고 민감하고 분명한) | |||
| 에러 : ≤0.02% (40V~576V,10mA~120A,PF≥0.5, 2-21 번 조화파) | |||
| DC 측정 | |||
| 범위 | 0..... ± 20 마 | 0V... ± 10V | |
| 에러 | Ｅ <> | Ｅ <> | |
| 디스플레이 범위 | 0.00 mA...20.00 마 | 0.000V....10.000V | |
| 에너지 측정 오차 | |||
|
활동적이 & 분명하 : 0.02% (다이렉트 모드)과 0.2% (클램프 모드) 민감합니다 : 0.04% (다이렉트 모드)과 0.4% (클램프 모드) |
|||
| 역율 측정 | |||
| 에러 | Ｅ ≤ ± 0.0002 | ||
| 디스플레이 범위 | -1.00000....+ 1.00000 | ||
| 결의안 | 0.010 | ||
| 주파수 측정 | |||
| 에러 | ±0.005%RD | ||
| 범위 | 40-70HZ | ||
| 디스플레이 범위 | 40.0000HZ 내지 69.9990HZ | ||
| 고조파 내용 측정 | |||
| 타임즈 지 | 2 - 51 번 | ||
| 에러 | ±10%RD±0.1% | ||
기준 전력 원천
기술적 지표
| 모델 부정. | UTI-10 | UTI-100 |
| 기술 | 1mA-12A, 정밀도 계급 0.05 또는 0.1 | 1mA-120A, 정밀도 계급 0.05 또는 0.1 |
| 공급 전압 | AC 85-282V, 47-63HZ | AC 85-282V, 47-63HZ |
| 소비 전력 | 290VA | 450VA |
| 보조전압의 영향 | 10% 변화에 있는 ≤0.005% | 10% 변화에 있는 ≤0.005% |
| 차원 | 510*600*170mm | 510*600*170mm |
| 중량 | 20KG | 27KG |
| 주파수 범위 | 45-69HZ | 45-69HZ |
| 주파수 해상도 | 0.001HZ | 0.001HZ |
| 주파수 에러 | 0.01HZ 이하 | 0.01HZ 이하 |
| 위상각 범위 | 0-359.99' | 0-359.99' |
| 위상각 결의안 | 0.001' | 0.001' |
| 페이즈 각 에러 | 0.1' | 0.05' |
| 통신 포트 | RS232 | RS232 |
| 범위 (P-N) | 30-300V | 30-300V |
| 힘 | 3*25VA | 3*30VA |
| 디스플레이 해상도 | 6개의 유효 숫자 | 6개의 유효 숫자 |
| 출력 정확도 | 0.1% | 0.05% |
| 출력 안정성 | 0.05%/2 분보다 더 좋습니다 | 0.05%/2 분보다 더 좋습니다 |
| 왜곡 | 0.5%보다 더 좋습니다 | 0.5%보다 더 좋습니다 |
| 범위 | 1mA-12A | 1mA-120A |
| 힘 | 3*25VA | 3*30VA |
| 디스플레이 해상도 | 6개의 유효 숫자 | 6개의 유효 숫자 |
| 출력 정확도 | 0.1% | 0.05% |
| 출력 안정성 | 0.05%/2 분보다 더 좋습니다 | 0.05%/2 분보다 더 좋습니다 |
| 왜곡 | 0.5%보다 더 좋습니다 | 0.5%보다 더 좋습니다 |
| 기본 주파수 범위 | 45-69HZ | 45-69HZ |
| 범위 | 2-31st 번 | 2-31st 번 |
| 양쪽 전압과 전류 회로에서 최대 함량 | 40% | 40% |
| 유효 전력 | 0.1% | 0.05% |
| 무효 전력 | 0.2% | 0.1% |
| 피상 전력 | 0.1% | 0.05% |
| 역율 | 0.1% | 0.05% |
| 전압 | 0.1% | 0.05% |
| 경향 | 0.1% | 0.05% |
| 단계 | 0.1' | 0.05' |
특징
1) 독립적으로 또는 표준 계기와 함께 사용될 수 있습니다
2) 측정 방식 선택으로 말하자면 3P3W, 3P4W와 1P2W
3) 전원 (PS) : 0-360V/phase와 1mA-12A 또는 120A/phase를 출력하거나, 고객 요구 사항에 의존하세요
4) 비례 증폭기
5) 각각 상전압 & 경향의 독립적인 세트 & 출력일 수 있습니다
6) 세트 위상은 독립적으로 구울 수 있습니까
7) PC 소프트웨어에 의한 자동 제어
8) 터치 스크린 / 키패드에 의한 수동 제어
시스템 특징
1) 실험실 또는 작업장에서 사용될 수 있습니다
2) 큰 LCD 디스플레이, 터치 스크린 작동
3) 여러가지 유형의 단일과 전기기계성의 3상과 전자적 미터를 시험할 수 있습니다
4) 시험은 기초적 에러, 다이얼 시험, 수요 테스트, 크리프 시험, 시작 시험, CT 비율, CT 부담, PT 부담을 잴 수 있습니까,
DC 측정 (선택적)... 기타 등등
5) 고조파시험 2-31 번 (시스템)
6) 시험을 받고 전시할 수 있습니다
a. 페이즈당 동안 전압의 실효 RMS 가치
비. 전압을 단계적으로 시행하기 위한 단계의 실효 RMS 가치
Ｃ. 페이즈당과 전체 고조파 왜곡에 하모닉스 왜곡
Ｄ. 상전류
Ｅ. 전압 사이의 위상각
Ｆ. 전압과 경향 사이의 위상각
Ｇ. 페이즈당의 활동적이고 민감하고 분명한 전원
Ｈ. 종합 역률
i. 전체 활성, 민감하고 분명한 전원
Ｊ. 페이즈당 동안 순시 전력 요인
Ｋ. 주파수
Ｌ. 벡터도
Ｍ. 하모르니크 분석과 스펙트럼
7) 회로 설계에서 충분한 보호와 함께
8) 사용자 편의성 PC 소프트웨어
