가지고 다닐 수 있는 3상 참조 표준 미터 MCST01

개관

표준 계기를 볼킹 MCST01 3상은 넓게 사용자들을 방문하고 집에 그리고 해외에서 같은 종류의 제품에게 유리하도록 언급하는 것에 의한 우리의 회사의 생산된 가장 새로운 제품입니다. 제품의 피측정부는 주로 측정된 정확도와 안정을 향상시키는 디지털 처리를 수행하기 위해 DSP를 보내기 위해 고속도 자동 예금기 전송을 채택합니다. 중앙 처리 부분은 계측기계 인터페이스 소설을 만들고 풍부하여서 작용하기 위한 32가지 비트 무기 내장된 기술과 특징적이고 쉬운 작전과 안정된 공연을 채택합니다. 정확도등급 : 클래스 0.05.




기술적 지표

• 전류시험 사거리

다이렉트 모드 : 조정할 수 있는 1mA-10A, 120%

클램프-온 CT 방식 : (선택적인) 5A, 10A, 100A,200A......3000A

• 전압 시험 범위 : 30-576V
• 하모닉스 테스트 : 최고 51까지 번
• 부담 시험 / 전압 범위 : 0-5V
• 주파수 범위 : 45-65HZ
• 위상각 범위 : 0-360 deg.
• 파워 팩터 범위 : 0 내지 1
• 정밀도 계급 & 디스플레이 해상도

• 입력 에너지 펄스 : TTL, 최고 빈도 ≤2MHz
• 출력 에너지 펄스 : 평가된 60KHZ (자동 모드) ; 1-250000 (수동 모드) 사이의 세트 상수
• 온도 계수 : 50ppm
• 저전압 입력 저항 : >750KΩ
• 전원 입력 저항 : <0.05Ω
• 전원 공급기 : 연속적인 일하는 8 시간 동안 45-450V와 배터리 (선택적)
• 소비 전력 : <13VA
• 중량 : 2-3kgs

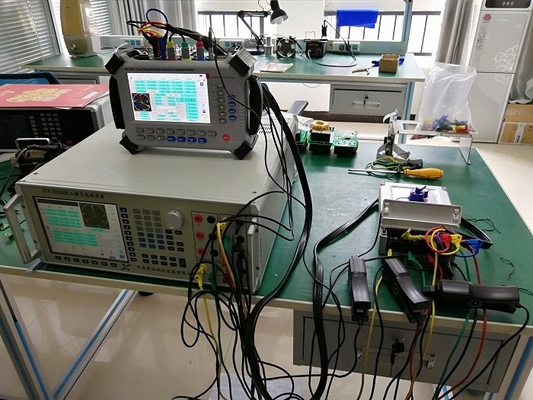

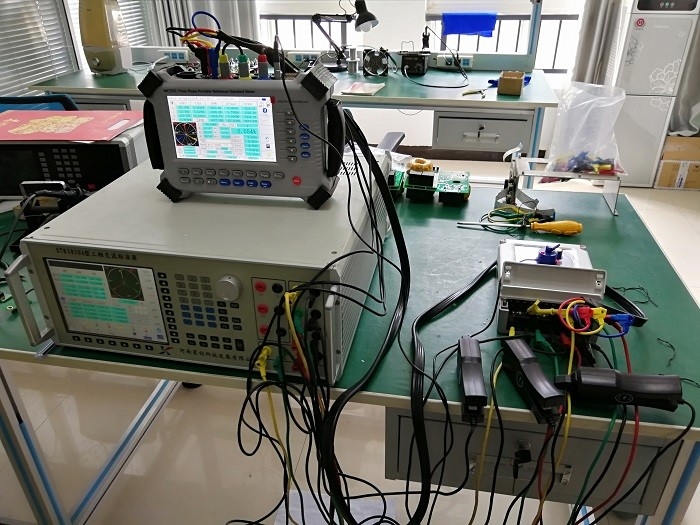

미터 시험 장비
기능과 특징

1. 7″ 800 Ｘ 480 해상도 비율과 참 색상 TFT 빛 LCD는 채택됩니다. 모든 측정 파라미터, 벡터도, 고조파 왜곡의 도와 매개변수 설정을 확인하는 것 스크린에 나타납니다. 인터페이스는 전기 에너지 미터 에러를 확인하여 실현되기 위해 위에 바뀔 필요가 없습니다.

2. 터치 스크린과 버튼은 더 편리하게과 빨리 운영될 수 있습니다.

3. 전압, 전류, 전기, 단계와 주파수는 동시에 측정될 수 있고 에러가 눈금을 쟀습니다 ; 게다가, 전압과 경향 (2A와 10A 사이)은 자동적으로 직류 방식에 기어를 바꿀 수 있습니다

4. 3상 사선용, 3상 삼권식과 전력량계와 다양한 부가 가치세 시간 미터 (Q90, Q60)의 실부하 보정 ;

5. 기본적 미터의 보정을 실현하기 위해 기본 고조파 측정 모드를 갖춥니다 ;

6. 동시에 할 수 있는 두 전기 에너지 펄스 입력 포트를 갖춘 채 시준 두 미터 (주요하고 보조 미터) 또는 다중 기능 미터의 활동적, 민감한 에러는 또한 전력량계와 부가 가치세 시간 미터를 눈금 보정할 수 있습니다 ;

7. 출력 전기 에너지 상수는 기구를 측정하는 편익에 대해서 설정될 수 있습니다.

8. 라운딩 오차의 기능은 제공되고 그것이 자동적으로 눈금매겨진 전기 에너지 미터의 정밀도 계급에 따라서 통할 수 있습니다.

9. 대책 CT 변수 비율, 비율 오차, 각 오차와 극성 ;

10. 에워싼 온습도는 측정될 수 있습니다.

11. 0~51 하모닉스의 시간은 분석될 수 있습니다. 그리고 고조파 내용, 크기와 상대적 기본적 단계는 항상 측정될 수 있으며, 그것이 관찰과 분석에게 편리한 증폭 기능과 기둥 모양 그래프에 나타납니다.

12. 파형을 드러내고 증폭 기능을 가지고 있으세요.

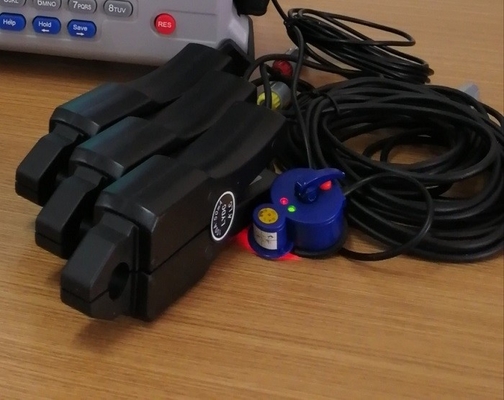

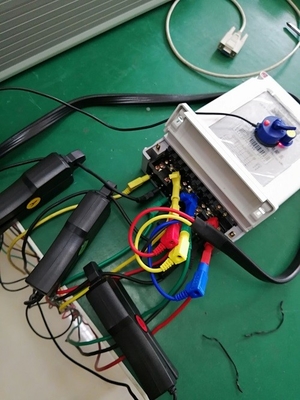

13. 사용자들은 저전압 전기 에너지 미터링 디바이스의 혼성 에러의 실부하 측정을 실현하기 위해 수요에 따르면 5A, 10A, 100A, 200A, 500A, 1000A, 2000A 전류 전폭 또는 유연성 코일 상호적인 인덕터로 클램프 미터를 선택할 수 있습니다. 클램프 미터의 3가지 종류는 동시에 제공될 수 있습니다.

14. 전류스위칭 방식은 자동적으로 확인될 수 있고 사용자가 질 필요가 없습니다.

15. 전기 에너지 축재적 기능은 이용 가능합니다. 전기 에너지 미터 현장 계수기 검정, 레지스터 에러와 눈금 측정 상수는 실행될 수 있습니다.

16. 다양한 사용자들의 습관을 만나기 위해 다양한 벡터도를 드러내세요.

17. 3상 삼권식과 3상 사선용 폴스 와이어링으로부터의 현장 빠른 식별은 실현될 수 있고 교정 단계가 주어집니다. 보정계수와 전기량 배상은 폴스 와이어링의 상태에서 계산될 수 있습니다.

18. 바 코드 입력을 지원하시오 그러면 이로써, 분야는 신속히 에러를 눈금 보정하기 위해 눈금 측정 매개 변수를 입력하는 것에서의 예외를 실현할 수 있습니다. (사용자들은 선택합니다)

19. 디지털 입력을 지원하시오 그러면 편지는 입력하고, 기호가 입력하고 한자들이 입력합니다.

20. USB 통신, 모든 약간 측정 데이터와 지원 RS232 중 저장과 업로딩 기능을 가지고 있습니다. 측정 데이터는 USB 플래시 디스크를 통하여 수출되고 수입됩니다. PC 기계에 의해 다운로드받은 보정 계획은 신속히 수많은 조건 (자산수, 사용자 아이디와 사용자명)에 의해 분야에서 미터에서 보여진 눈금 측정 매개 변수를 알아내기 위해 또한 받아들여질 수 있습니다. 1000 미터로부터의 측정 데이터는 저장될 수 있습니다.

21. 단단한 시계가 직접적으로 현재 시간과 데이터를 나타내면서 설비됩니다 ;

22. 사이트에 전기량을 읽고 통신과 전기 에너지 미터의 사찰을 수행할 수 있는 알에스 485 방식 인터페이스를 가지고 있으세요.

23. 확장된 측정 : PT 이차 전압 하락, PT 부하중, CT 부하중.

24. GPS 인터페이스는 보유되며, 그것이 다중 기능 미터 동안 타이밍과 시보업무를 수행할 수 있습니다.

25. 가지고 다닐 수 있고 봉인한 엔지니어링 플라스틱 샤시는 폭우, 황사와 지진에 대하여 보호하기 위해 채택됩니다. 전체 기계는 크기, 빛과 단순 구조, 저 전력 소모 (≤13VA), 경량 (4kg)와 쉬운 운반 등에서 작은 것으로서의 그와 같은 기능을 가지고 있습니다.

26. 전원 공급기의 동작 범위 : 45~450V, 연결의 2가지 방식이 있습니다--새기고, 제한했습니다, 안전하고 믿을 만한 강한 적용성.
