450V 에너지 계량기 시험 장비, 연구소 전기 계량기가 장비를 시험합니다

단일 & 3상 미터 테스트 벤치 MCTB20B

기술적인 매개 변수

특징

1) PWM (펄스폭 변조) 기술

2) 모듈 설계는 고객 친숙형인 하드웨어와 소프트웨어에서의 주문 제작 구조를 허락합니다

3) 예열, 크리프 시험, 시작 시험, 기초적 에러, 표준 편차와 기타 등등과 같은 모든 기초 시험을 수행하세요.

4) 킬로와트시가치와 펄스계수 & 타이밍 토대로 다이얼 시험을 실행하세요

5) 테스트의 방식 : 완전 자동 또는 수동 제어 터치 스크린 (MCU)에 의한 수동 작동

6) 단일 상과 3상 기계적 미터의 모든 유형, 전자 미터, CT / PT를 시험할 수 있습니다

    조종된 미터, 전자식 전력량계, 폐결선 미터와 기타 등등..

7) 오류 계산은 각각 미터석에서 리셋 버튼으로 디스플레이합니다

8) 3상 미터로부터의 편리한 전환을 위한 탄력적 빠른 커넥터 디바이스 (QCD)

    위상계를 선발합니다

9) 회전 디스크를 위한 벌점 수색 & 캡쳐

10) 동시에 다른 상수로 기계적이거나 전자 미터를 눈금 보정할 수 있습니다

11) 분석하는 데이터를 위한 강력한 PC 소프트웨어, 파형 재생과 심층 보도 수출

12) 보편적 바코드는 입력했고, 자가 규정 바코드를 지원합니다

13) 경신가능한 소프트웨어와 보정을 위한 현명한 솔루션

14) 뒤 계속되고 있는 보정에 대한 데이터의 일시 기억 영역

15) 시험 레코드는 MDB 포맷 또는 다른 필요한 포맷과 데이터베이스에서 절약합니다

16) 전압을 포함하는 시준 매개 변수, 페이즈당의 경향, 단계 / 위상차,

      페이즈당, 전체 활성 / 민감한 / 피상 전력, 종합 역률의 활동가 / 민감한 / 피상 전력,

      주파수, 기타 등등은 벡터의 실시간 표시로 그래프로 나타냅니다

17) 고조파시험 2-40 번과 고조파의 분석 / 디스플레이

18) 미터에 기록된 분명한 최대 수용을 시험하고 등록 테스트를 수행하기 위한 설비로

      (고객은 이 기능에게 미터 통신 프로토콜을 제공하여야 합니다)

19) 모든 단계 전기를 위한 셀프-테스팅 기능, 전체 전력 안정, 3 상전압과 전류의 대칭성

20) PC 소프트웨어 (RS232에 의한 소통)은 MIS 네트 인터페이스 연결 기능을 실현하고 쉽게 통조림으로 만들 수 있습니다

      필요한 경우 미래에 업그레이드하세요

21) 보호 : 현재 개방회로, 전압 단락과 오작동, 자동차 보호 & 자동차 복구

22) 전원 위의 시작 & 정지 버튼

23) 경보 광은 전원의 위에 설치했습니다

24) 각각 상전압 & 경향, 위상각의 독립적인 세트 & 출력일 수 있습니다

MTB가 다음을 포함합니다 :

1) 3상 참조 표준 미터

2) 위상 전원 3명

3) 미터 장착 선반

4) MCU (수동 제어 부대, 터치 스크린 작전)

5) 스캐닝헤드들

6) 에러처리 & 계산 & 표시 시스템

7) PC 소프트웨어, PC, 프린터, 등..

기술적 요구

위상 전원 3명

다른 특징

1) 단락 회로와 전압 회로에서 과부하 방지로

2) 개방 회로와 전류 회로에서 과부하 방지로

3) 동작 범위와 개시점을 보여주기 위한 디스플레이와 비정상의 경우에 잘못 이라는 표시로

4) 조항 ON / 오프 전류 & 전압 회로로

5) 전압 / 전류원과 참조 표준 미터를 포함하는 모든 일부는 밀폐형 캐비넷 내에 설치되었습니다

6) 환기와 열 방출을 위한 냉각 Fan으로

7) 보호를 위한 앞이고 뒤로 옆으로 들어가는 입구에 잠금장치와 함께

8) 터치 스크린과 표준 계기 디스플레이의 디스플레이를 보기 위한 유리 창문과 앞문

9) 시간축 : 1 ~ 9999s

10) 전압 회로 대 사이의 단열재. 회로 대 사이에, 전류 회로. 지구 : ≥ 5MΩ

11) 전원 공급기 : 240V 또는 3×240V/415V±10%, 50/60Hz±10%

12) 주변 조건 : 온도 50C ~ 400C

13) 상대 습도 : 최고 90%

3상 참조 미터

1. 정밀도 계급 : 0.05 또는 0.02

2. 측정 범위와 정확도

3. 펄스 출력 기구

에너지 충격 출력

임플스 빈도 : FH=CH.P/3600(HZ) ; FL=FH/10000(HZ)

출력 수준 : TTL

상수의 테이블 (모든 안쪽 전압 / 전류 범위를 위해)

4. (6을 자리 숫자) 드러내세요 : 현재이, 활동적 / 민감한 / 피상 전력, 역율, 위상각, 주파수 전압,

    파형, 벡터도, 고조파 분석... 기타 등등

5. 조화시키세요 : RS-232와 / 또는 알에스 485 방식

6. 전원 공급기 :240V±15%, 50Hz/60HZ±5%, 소비 전력 : ~ 20VA

7. 작업 환경

    온도 : 50 Ｃ ~ 400 Ｃ ^; 상대 습도 : ≤ 90% 비부식성 가스

8. 중량 : ~ 7.5kgs

미터 랙 구조

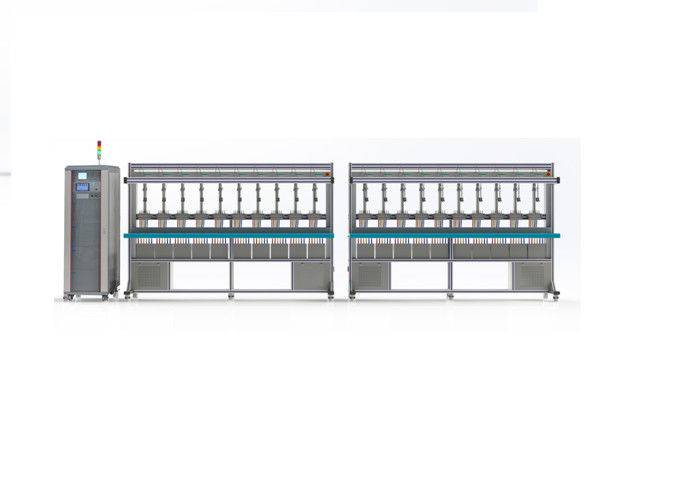

3상 테스트 랙 (20곳 위치들, 2 랙, 1열)

3상 테스트 랙

포지션의 수 : 20 (또한 옵션에 이용 가능한 6, 8,10, 12, 16, 32, 40)

2 비상용정지스위치

각각 위치는 다음으로 구성됩니다 : 1 QCD 6 핀 + 1 스캐닝헤드 + 1 미터 장착

+ 1 RS/232/485+1 광학 탐침 (DLMS 검침) + 통신 포트 + 1 이상 표시 방법 (4.5 자리 숫자)

전압 cables+1 ICT의 펄스 단자 + 1 리셋 버튼 + 1 세트 +1 BNC

상위 계층 기준에 반대하여 표준 계기를 눈금 보정하기 위한 조항

일련 서버

고립된 전류 변압기 (ICT) 상술 :

정밀도 계급 : 0.01% (0.5C-1-0.5L)

유동비율 : 1:1 (1mA-120A)

현 생산량 : 3*(0.001-120)A (양쪽 중요하고 이차적)
