제품 상세 정보:
결제 및 배송 조건:
|
| 정확도 등급: | 0.2,0.05, 0.02 | 표준 미터 정확도: | 0.05%, 0.02%, 0.01% |
|---|---|---|---|
| 고조파 테스트: | 2-21번 | 전압 출력: | 1-480V |
| 전류 출력: | 1mA-120A, 200A(옵션) | 출력 안정성: | 0.05% 또는 0.02% |
| 강조하다: | 삼상 전기 미터 테스트 벤치,고정확도 전기 미터 테스트 벤치,삼상 에너지 미터 테스트 벤치 |
||

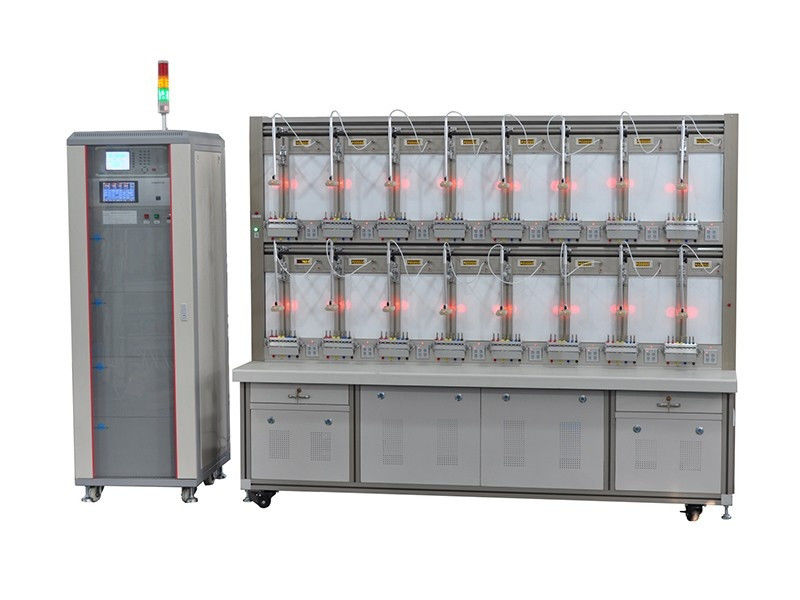

고정확도 클래스 삼상 전기 미터 테스트 벤치
1) 표준 미터 정확도: 0.05%, 0.02%(선택 사항)
2) 미터 오류 테스트, 전류 테스트 시작, 블랙 마크 캐치, 크리프 테스트, 워밍업 테스트, 다이얼 테스트, 영향
수량 테스트, 전압 강하 및 차단 테스트 등
기술적인 매개변수
| 정확도 등급 | 0.05, 0.1(선택 사항) |
| 출력 전압 | |
| 조정 범위 | 3*(1-480V) (PN) |
| 해결 | 0.01% |
| 출력 왜곡 | <0.5% |
| 출력 안정성 | 0.05% 이상 |
| 출력 파워 | ≥ 30VA/위치(총 전력은 미터 위치에 따라 다름) |
| 전류 출력 | |
| 조정 범위 | 3*(1mA~ 120A), 최대 200A 가능(옵션) |
| 조정 해상도 | 0.01% |
| 출력 왜곡 | <0.5% |
| 출력 안정성 | 0.05% 이상 |
| 출력 파워 | ≥ 100VA/위치 |
| 위상 측정 | |
| 범위 조정 | 0° ~ 360° |
| 해결 | 0.01° |
| 빈도 | |
| 출력 범위 | 45-65Hz |
| 해결 | 0.01Hz |
| 기타 매개변수 | |
| 전원 공급 장치 | 220V 또는 3×240V/415V±10%, 50/60Hz±10% |
| 주변 조건 | 50C ~ 400C / 최대 90% RH |
삼상 전기 계량기 테스트 벤치의 특징
1) LCD 디스플레이 및 터치스크린 작동
2) 사용자 친화적 인 맞춤형 디자인 가능
3) 다이얼 테스트(kWh 값 설정으로 임펄스 카운팅 및 타이밍 베이스)
4) 실행 모드: 소프트웨어에 의한 자동 또는 터치 스크린에 의한 수동
5) 단상 및 삼상 미터의 다양한 유형을 테스트하고, 가까운 링크 미터를 테스트할 수 있습니다.
(위치에 ICT를 구성해야 함)
6) 오차 계산 리셋 버튼 및 각 위치에 표시
7) 모든 위치 미터 간에 다른 미터 상수를 적용할 수 있습니다.
8) 바코드 스캐너와의 통신 지원
9) 업데이트 가능한 소프트웨어로 교정을 위한 스마트 솔루션
10) 시험전압, 각 상의 전류, 위상/위상차, 유효/무효/피상 전력
각 상의 총 유효/무효/피상 전력, 총 역률, 주파수 등
벡터 그래프의 실시간 표시
11) 고조파 2~21회 측정 및 고조파 분석/표시
12) 3상 전압과 전류의 전원, 안정성, 대칭성에 대한 자체 테스트 기능
13) 일정하고 안정적인 출력을 보장하는 자동 추적 기능
14) 향후 필요할 경우 PC 소프트웨어를 쉽게 업그레이드할 수 있습니다.
15) 전류 개로, 전압 단락 및 오작동에 대한 충분한 보호
16) 자동 보호 및 자동 복원
17) 시작 및 중지 버튼
18) 각 상간 전압 & 전류 & 위상각을 별도로 설정 및 출력 가능
구성
1) 삼상 PS(전원)
2) 삼상 표준 미터, 클래스 0.05 또는 0.02 또는 0.01
3) 미터 랙
위치 수: 6, 10, 12, 20, 40, 48....선택 사항
하나의 비상 정지 스위치가 있는 각 랙
각 위치는 1 QCD 6 핀 + 1 스캐닝 헤드 + 1 미터 클램핑 + 1 RS/232/485로 구성됩니다.
통신 포트 + 1 오류 표시 + 1 RESET 버튼 + 1 전압 케이블 세트
+1 ICT(ICT 필요 여부는 고객에 따라 다름)
4) PC 소프트웨어
5) 사용자 매뉴얼
6) 선택
- 절연 변류기(ICT)
정확도 등급: 0.01%(0.5C-1-0.5L)
전류 비율: 1:1(1mA-120A)
전류 출력: 3*(0.001-120)A(1차 및 2차 모두)
2차 출력 부하: 최대 0.5V(출력 전류 1mA-120A)
- MSVT
- 인사용 컴퓨터
- 프린터
펄스 출력
에너지 임펄스 출력
임펄스 주파수: FH=CH.P/3600(HZ);FL=FH/10000(HZ)
출력 레벨: TTL
상수 표(모든 내부 전압/전류 범위에 대해)
| 100A | 50A | 25A | 10A | 5A | 2.5A | |
| 480V | 4x105 | 8x105 | 1.6x106 | 4x106 | 8x106 | 1.6x107 |
| 240V | 8x105 | 1.6x106 | 3.2x106 | 8x106 | 1.6x107 | 3.2x107 |
| 120V | 1.6 x106 | 3.2x106 | 6.4x106 | 1.6x107 | 3.2x107 | 6.4x107 |
| 60V | 3.2x 106 | 6.4x106 | 1.28x107 | 3.2x107 | 6.4x107 | 1.28x108 |
| 1A | 0.5A | 0.25A | 0.1A | 0.05A | 0.025A | |
| 480V | 4x107 | 8x107 | 1.6x108 | 4x108 | 8x108 | 1.6x109 |
| 240V | 8x107 | 1.6x108 | 3.2x108 | 8x108 | 1.6x109 | 3.2x109 |
| 120V | 1.6x108 | 3.2x108 | 6.4x108 | 1.6x109 | 3.2x109 | 6.4x109 |
| 60V | 3.2x108 | 6.4x108 | 1.28x109 | 3.2x109 | 6.4x109 | 1.28x1010 |
