| 정확도: | 0.02 | 전압: | 35kv까지 |
|---|---|---|---|
| CT 부담은 평가되었습니다: | 1A, 5A | 경향: | 최고 3150A |
| 테스트 벤치 정격 용량: | 10KVA | 표준 CT 액크라시: | 0.02% 또는 더 좋습니다 |
HES-10 CT & PT 정확도 측정 시스템

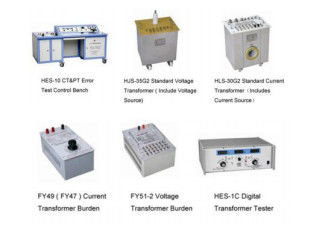

시스템 구성
주요 기능 기술
| 상품 이름 | 주요 기능 |
| HES-1C 디지털 변환장치 테스터 | CT와 PT의 비율 오차와 위상 오차 측정 |
| FY49 전류 변압기 부담 | CT의 부하중 |
| HLS-30G2 표준 전류 변성기 | CT의 벤치마크와 전류원을 제공합니다 |
| FY95 전압 변환 장치 부담 | PT의 부하중 |
| HJS-35G2 표준 전압 트랜스 | PT의 벤치마크와 전압원을 제공합니다 |
| HES-10 CT&PT 테스트 벤치 | CT&PT, 함수 조절, CT 소자, 등의 테스트중인 권력을 공급합니다. |
제품 기술적인 매개 변수
HES-10 CT&PT 테스트 벤치
| 입력 전압 | AC 220V 50Hz 또는 60HZ 단일-위상 |
| 출력 전압 | AC 0-250V |
| 정격용량 | 10kVA |
| 규제 방식 | 조동 장치 & 미세 조절 |
| 조정 방식 | 수동 조정 |
| 소자 기능 | 에러 측정, 오픈-코이르쿠이트 소자, 폐회로식 소자를 제공합니다 |
| 방지 기능 | 전류 보호의 이상으로 공급하세요 |
| 장비는 설치일 수 있고 위치됩니다 | FY 전류 변압기 부담, FY 전압 변환 장치 burden,HES-1C 디지털 변환장치 테스터, 다른 함수 조절 등. |
HES-1C 디지털 변환장치 테스터
| 반응 전류와 전압 |
5A, 1A, 110V, 110/√3V, 100/√3V, 1003V 기타 등등 (전체 10 정격 전류와 15 정격 전압) |
| 측정 범위 |
비율 오차 범위 : ±0.0001% ~ ±19.99% (3은 배치합니다 : 0.1999%, 1.999%, 19.99%). 최소의 해상도 :0.0001%
위상 오차 범위 :±0.01' ~ ±900 '(3 위치들 : 9.00',90.0',900'). 최소의 해상도 : 0.01'
임피던스 범위 :0.001Ω~ 19.99Ω. 최소의 해상도 : 0.001Ω
입장허가 :0.001 부인 ~ 19.99 부인 기간. 최소의 해상도 :0.001 부인 |
| 전압과 전류 표시의 정확도 |
정확도 : ±1% 디스플레이 범위 : 0-199,9% |
| 표준 전류 변성기의 2차 임피던스는 테스터와 연결했습니다 | ≤ 0.11Ω (cosφ = 1) |
| 시험된 전류 변압기의 2차 임피던스는 테스터와 연결했습니다 | 0.003Ω (cosφ = 1) |
| 표준 전압 트랜스의 로딩은 테스터에 연결되었습니다 | 0 |
| 극성 디스플레이 경향과 전압 | < 30=""> |
| 소비 전력 | < 20VA=""> |
| 비율 주파수 | 50Hz 또는 60HZ |
HLS-30G2 표준 전류 변성기는 (전류원을 포함합니다)
| 평가된 중요한 경향(A) |
5,7.5,10,15,20,25,30,40,50,60,75,80,100,120,150,160,200,250,300,315,400,500, 600,630,750,800,1000,1200,1250,1500,1600,2000,2500,3000,3150 또는 더 선택적입니다 |
| 정격이차전류 | 5A,1A |
| 정확도 CALS (생산 조달 운용지원 통합정보 시스템) | 0.02% 또는 더 높은 정밀도 계급 |
| 평가된 부하중 | 0.2 오옴 |
| 주파수 | 50Hz 또는 60HZ |
| 동작 범위 | 1%--120% |
| 전류원의 능력 | 10kVA |
FY49 전류 변압기 부담
| 정격 전류 | (선택적인) 5A 또는 1A |
| 동작 범위 | 1%--120% |
| 정격 부하 (VA) |
cosФ = 0.8 : 2.5, 3.75, 5, 6.25, 7.5, 10, 12.5, 15, 20, 25,30, 40, 50, 60 VA 또는 더 많은 선택 cosФ = 1.0 : 2.5, 3.75, 5, 6.25, 7.5, 10 VA 또는 더 많은 선택 |
| 비율 주파수 | 50Hz 또는 60HZ |
| 정밀도 계급 | ±3% |
FY95 전압 변환 장치 부담
| 정격 전압 | 100V, 100/√3V 또는 더 많은 옵션알스 |
| 작동 범위 | 20%--120% |
| 정격 부하 | 1.25VA, 2.5VA, 5VA, 10VA,20VA, 40VA, 80VA (전체 로드 :158.75 VA) 또는 더 많은 선택 |
| 기본 오차 | ±3% |
| 역율 | COSФ=0.8 |
| 비율 주파수 | 50Hz 또는 60Hz |
HJS-35G3 표준 전압 트랜스는 (전압원을 포함합니다)
| 정격 일차 전압 | 6kV,10kV,15kV,22kV,35kV 또는 더 많은 선택 |
| 정격 이차 전압 | 100V,100/√3V,110V,110/√3V 또는 더 많은 선택 |
| 정밀도 계급 | 0.05% 또는 더 높은 정밀도 계급 |
| 이차적 능력 | 0.5VA 또는 더 많은 선택 |
| 역율 | cosΦ=1.0 |
| 상용 주파 | 50Hz |
| 동작 전압의 범위 | 20%--120% |
현재 일차 변압기 시험 케이블
케이블 구조 :
2000A Ｘ 3m Ｘ 1 set,1000A Ｘ 5m Ｘ 1 세트
500A Ｘ 1.5m Ｘ 2 set,250A Ｘ 1.5m Ｘ 2 set,100A Ｘ 1.5m Ｘ 2 세트
