제품 상세 정보:
결제 및 배송 조건:
|
| 정밀도 계급: | 0.02S (SCT) | 정밀도 계급: | 0.05S (SPT) |
|---|---|---|---|
| 정격 일차 전류: | 1-3200A | 정격 이차 현재: | 5A, 1A |
| 가동 범위: | 1-120% 유엔 | 정격 주파수: | 50 또는 60hz |
| 강조하다: | 1A 전류 변압기 실험 Equipment,120V 전류 변압기 실험 Equipment,0.02S 전류 변압기 테스터 |
||

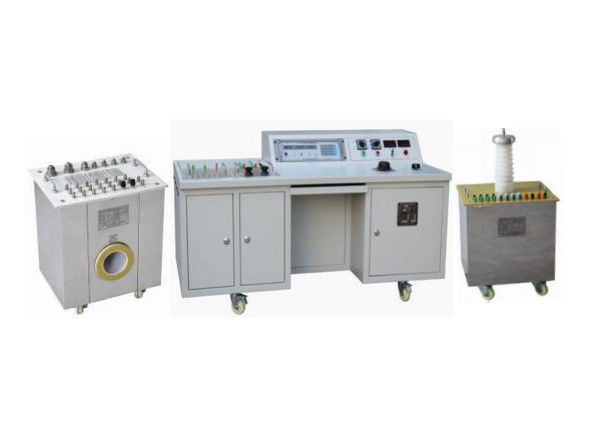

0.02S 표준 전류 변성기 CT PT 시험 장비 시험 시스템
| 방법 항목 | 시험 범위 | |
|
CT 확도 시험 |
정격 일차 전류 범위 : | 1A-3200A |
| 정격이차전류 : | 5A, 1A | |
| 작동 범위 : | (1%-120%).에 | |
|
PT 확도 시험 |
정격 일차 전압 (kV) : | 6, 6/√3, 10, 10/√3, 15, 15/√3, 22, 22/√3, 35, 35/√3, 40.5, 40.5/√3 |
| 정격 이차 전압 (kV) : | 0.1, 0.1/√3, 0.11, 0.11/√3 | |
| 작동 범위 : | (20%-120%).유엔 | |
대책 장비의 정밀도 계급 :
| 제품 설명 | 정밀도 계급 |
| (전류원과 함께) 표준 CT | ±0.02S% |
| (전압원과 함께) 표준 PT | ±0.05% |
| CT 부담 | ±3% |
| PT 부담 | ±3% |
| 트랜스 테스터 (교정부) | ±1% |
| 제어벤치 |
HES-1C 트랜스 테스터에 대한 기술적 지표
| 방법 항목 : | CT와 PT의 비율 오차와 위상 오차 |
| 정격 전류 : | 5A, 1A |
| 정격 전압 : | 100V,110V,120V |
| 곱셈 장치 : | 1/√3,1/3,1,1.5,2 |
| 정밀도 계급 : | ±1% |
| 작동 범위 : | (1%-120%).안에, (20%-120%).유엔 |
| 주파수 : | 50Hz |
| 비율 오차 범위 : | ±0.0001% ~ ±19.99% (3은 배치합니다 : 1.999‰, 19.99‰, 199.9‰. |
| 최소의 해상도 :0.0001%. | |
| 위상 오차 범위 : | 0.01' ~ ±900 '(3 위치들 : 9.00',90.0',900') |
| 최소의 해상도 : 0.01' | |
| 임피던스 범위 : | 0.001Ω~ 19.99Ω. |
| 최소의 해상도 : 0.001Ω. | |
| 입장허가 범위 : | 0.001 부인 ~ 19.99 부인 기간. |
| 최소의 해상도 :0.001 부인 기간. | |
| 알람 기능 : | 소리 & 빛 알람 기능을 제공했습니달 때 비정상인 극성 또는 일치하지 않은 비율. |
|
입력 부하 : |
- 계속 표준 CT 2차 측면 : 1.0 - 계속 피험물체 CT 2차 측면 : 1.0 - 계속 표준 PT 2차 측면 : 0.05VA (100V) |
| 통신 인터페이스 : | RS232 직렬 통신이 조화시킨다면 |
| 디스플레이 모델 : | 이끌립니다 |
| 전원 공급기 : | AC 220V±10%, 50Hz |
| 소비 전력 : | < 20VA=""> |
FY47-49 CT 부담에 대한 기술적 지표
| 정격 전류 : | 5A, 1A |
|
정격 부담 : |
I=5A : COSФ=0.8 : 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0 : 2.5/3.75/5/6.25/7.5/10VA I=1A : COSФ=0.8 : 0.1/0.15/0.2/0.25/0.3/0.4/0.5/0.6/0.8/1.0/1.2/1.6/2.0/2.4VA 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0 : 0.1/0.15/0.2/0.25/0.3/0.4/2.5/3.75/5/6.25/7.5/10VA |
| 정밀도 계급 : | ±3% |
| 작동 범위 : | (1%-120%). 에 |
| 주파수 : | 50Hz |
| 내전압 : | 2kV/1min |
| 단열재 : | 공기 |
| 운영 모델 : | 단구간 |
고전류 시험 케이블
케이블스는 다음을 포함합니다 : 3000A(600mm2) Ｘ 3m Ｘ 1 pc, 1000A(200mm2) Ｘ 3m Ｘ 1 pc
500A(100mm2) Ｘ 3m Ｘ 2 PC, 250A(50mm2) Ｘ 3m Ｘ 2 pc
전류 발생기와 HLS-30G2 표준이 CT에 대한 기술적 지표
|
평가된 중요한 경향(A) : |
1,1.5,2,2.5,3,4,5, 7.5, 10, 12.5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3200A |
| 정격이차전류 : | 1A |
| 정격 전류 비율 : | 1A~3200A/5A, 1A~3200A/1A |
| 정밀도 계급 : | 0.02S% 또는 더 높은 정확도 (선택적) |
| 평가된 2차 부담 : | 0.2Ω (I2 = 5A에 부담은 5VA 이고 I2 = 1A에 부담은 0.2VA 입니다) |
| 역율 : | COSΦ=1.0 |
| 동작 범위 : | (1%-120%). 에 |
|
접속 방식 : |
Pri.current에 있는 고정된 연결 단자는 범위는 1A-450A입니다 Pri.current에 있는 2번 전환과의 관통 연결은 범위는 500A-900A입니다 Pri.current에 있는 1번 전환과의 관통 연결은 범위는 1000A-3200A입니다 |
| 제품 구조 : | 전류원과 함께 |
| 입력 전압 : | AC 0-250V |
| 전류 발생기의 능력 : | ~20kVA |
| 주파수 : | 50/60Hz |
| 전압 레벨 : | AC 600V |
| 내전압 : | 2000V 1 분 |
| 절연성 매체 : | 공기 |
FY95 PT 부담 박스에 대한 기술적 지표
| 제품 기술 : | 전압 변환 장치 부담 |
| 상품 모델 : | FY95 |
| 정격 전압 : | 100V, 100/√3V, 110V, 110/√3V |
| 역율 : | COSФ=0.8 |
| 정격 부담 (VA) : | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA |
| 전체 부담 : | 158.75VA |
| 정밀도 계급 : | ±3% |
| 작동 범위 : | (20%-120%). 유엔 |
| 주파수 : | 50Hz 또는 60HZ |
| 내전압 : | 2kV/1min |
| 단열재 : | 공기 |
| 운영 모델 : | 단구간 |
| 운영 상태 : | 온도 : 10 oC~+40 오크 |
| 상대 습도 (RH) : 최고 85%까지 (최대 90%) |
(단자 전압 발생기로) HJS-40G3 스탠더드 PT에 대한 기술적 지표
| 정격 일차 전압 : | 6kV, 6/√3kV, 10kV, 10/√3kV, 15kV, 15/√3kV, 22kV, 22/√3kV, 35kV, 35/√3kV, 40.5kV, 40.5/√3kV |
| 정격 이차 전압 : | 100V, 100/√3V, 110V, 110/√3V |
| 정격 전압 비율 (kV) : |
6/0.11kV, 6/√3/0.11/√3kV, 6/0.1kV, 6/√3/0.1/√3kV 10/0.11kV, 10/√3/0.11/√3kV, 10/0.1kV, 10/√3/0.1/√3kV 22/0.11kV, 22/√3/0.11/√3kV, 22/0.1kV, 22/√3/0.1/√3kV 35/0.11kV, 35/√3/0.11/√3kV, 35/0.1kV, 35/√3/0.1/√3kV 40.5/0.11kV, 40.5/√3/0.11/√3kV, 40.5/0.1kV, 40.5/√3/0.1/√3kV |
| 정밀도 계급 : | 0.05% (선택적인 더 높은 정확도) |
| 평가된 2차 부담 : | 0.2VA(100V, 110V), 0.07VA(100/√3V, 110/√3V) |
| 역율 : | COSΦ=1.0 |
| 동작 범위 : | (20%-120%). 유엔 |
| 주파수 : | 50Hz 또는 60Hz |
| 단열재 : | 에폭시 수지 주조 또는 오일 |
| 제품 구조 : | 전압원과 함께 |
| 전압원의 입력 전압 : | AC 0-250V |
