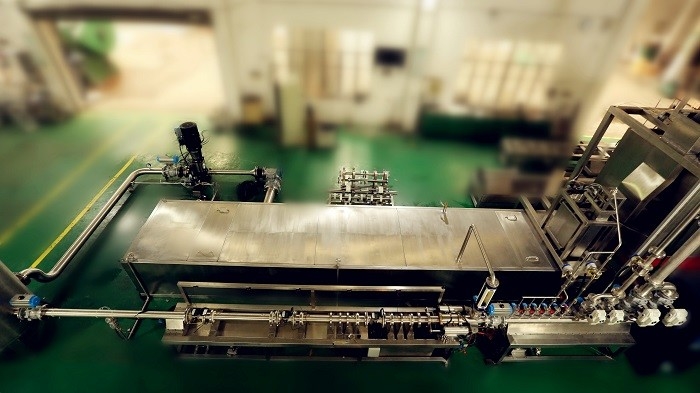

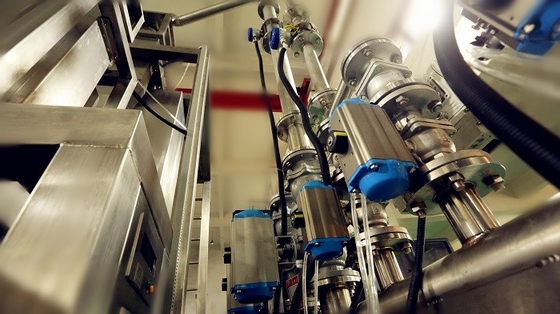

0.2 수업 자동 수량계 테스트 벤치 10 미터 위치들

3 미터 직렬 연결 반자동 수량계 테스트 벤치

1. Ｍ 아인 기술적 지표

1.1 정확도 : 0.2 클래스

1.2 수량계 지름과 수 (한 줄)

c15×6,c20×5,c25×4,c40×3,c50×3

1.3 원수 공급 압력 :0.3~0.5MPa ;수단 pressure≥30kPa

1.4 플로우 범위 :4L/h~40m3 /h

1.5 즉석 유량계 상술 :

DN15 (글라스 로터미터) 4~125L/h

DN25 (글라스 로터미터) 120~1400L/h

DN50 (글라스 로터미터) 1.4~9m3/h

1.6. 방법 베슬 부피 : (10L-20L 100L-500L)

1.7. 클램프 신장 거리 : (≥80mm(pneumatic))

1.8. 직관 길이 : (직렬 연결 2D)

1.9. 방법 선박 두께 : 10L-20L≥1.5mm 100L-500L ≥3mm

1.10.work 플랫폼 두께 :≥3mm

1.11.measure 선박 플랫폼 두께 : ≥3mm

1.12.pipe 두께 :≥3.5mm

1.13.withstand 내압 시험 : 0-2.0MPa

1.14. 밸브 상술 : 구리

1.15. 재료 304

2, 0.5m3vortex 안정기 기술적 지표와 일치하십시요

2.1. 크기 : 0.3m3 ;

2.2.work 압력 :0.3- 0.4MPa, 시험압력 : >0.6MPa ;,

2.3.stainless 재료 : 두께 :3 밀리미터

3, 저수 탱크 (선택)

3.1. 크기 : 2m3

3.2. 스테인레스 재질 : thickness≥1.5mm

4, 물 펌프(선택)

4.1 모형을 만드세요 :KQL80/200-7.5/2 1No Q=43.5m3 / Ｈ ;H=38m ;N=7.5kw

1. 펌프를 켜세요

2. 입증된 위치에서 미터 시험 대상을 두세요

3. 파이프로부터 공기를 배출하기 위해 모든 밸브 1,2,3,4,5,6을 여세요

4. 폐지판 3, 4, 5와 6

5. 테스트중인 미터의 초기값 v1을 읽으세요

6. 손으로 플로우 포인트에 따라 밸브 3,4,5,6 중 하나를 열고 상응하는 플로우 포인트에 맞추세요

7. 흐름이 미터의 위치에 도달하는 것을 기다리세요. 예를 들면, 열린 밸브 3은 Q1을 검증할 때, 그런 다음 한계 10L.And 읽기에 대한 크기를 위해 검사된 테이블의 최종값 V2를 기다리세요

8. 표준 규격에 값 vi를 읽으세요

9. 계산 오차
