제품 상세 정보:
결제 및 배송 조건:
|
| 전압 범위: | 4*(0-120V) | 전류 범위: | 3*(0-40A) |
|---|---|---|---|
| 출력 정확도: | 0.5% | 표시하다: | LCD |
| 전압: | 4채널 | 현재의: | 3채널 |
| 강조하다: | 4상 보호 릴레이 테스트 장비,3상 보호 릴레이 테스트 장비,오류 재생 3상 릴레이 테스트 키트 |
||

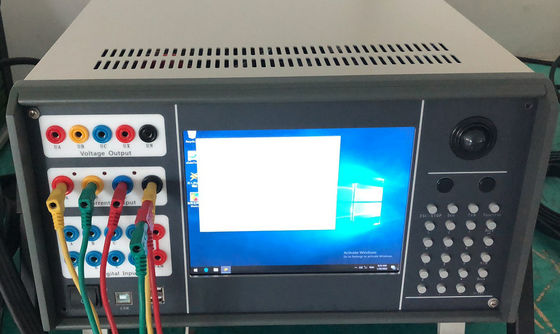

4상 전압 및 3상 전류 출력 오류 재생 기능이 있는 보호 계전기 테스트 장비
주요 테스트4상 전압 및 3상 전류 출력,
1.AC 테스트
2.DC 테스트
3. 고조파 중첩 테스트
4.고주파 테스트
5. 전원 방향 및 임피던스 테스트
6.동기화 테스트
7. 전체 그룹 테스트
8. 거리 및 제로 시퀀스 보호
9. 임피던스 특성
10.차등 보호
11. 차동 고조파
12.6-35KV 마이크로컴퓨터의 라인 보호 종합 테스트
13.결함 검토
기술 지수4상 전압 및 3상 전류 출력,
| AC 전류 소스 | |
| 출력 정확도 | 0.5% |
| 출력 범위 | 3*(0-40A);0-120A(3상 병렬) |
| 장시간 작동할 수 있는 위상 전류 10A | |
| 위상 전류의 최대 출력 전력: 420VA | |
| 병렬 3상 전류의 최대 출력 전력: 900VA | |
| 허용 작업 시간(최대 출력을 얻기 위해 3상 전류가 병렬로 연결된 경우): 10초 | |
| 주파수(기본파) 범위 | 20-1000Hz |
| 고조파 시간 | 1-20번 |
| DC 전류 소스 | |
| 출력 정확도 | 0.5% |
| 전류 출력 | 위상당 0-+/-10A;0-+/-30A(3상 병렬) |
| 최대 부하 전압 출력 | 20V |
| 출력 정확도 | 0.5% |
| 위상 전압 출력 | 4*(0-120V) |
| 라인 전압 출력 | 0-240V |
| 상 전압/선간 전압 출력 전력 | 80VA/100VA |
| 주파수(기본파) 범위 | 20-1000H |
| 배음 | 1-20번 |
| DC 전압 소스 | |
| 출력 정확도 | 0.5% |
| 위상 전압 출력 진폭 | 0-+/-160V |
| 라인 전압 출력 진폭 | 0-+/-320V |
| 상 전압/선간 전압 출력 전력 | 70VA/140VA |
| 치수 | 400*300*180mm |
| 무게 | 약 20KG |
| 전원 공급 장치 | AC 220V±10%,50/60Hz |
| 주위 온도 | -10℃ ~ +50℃ |
스위치 신호 및 시간 측정
| 스위치 신호 입력 |
7회로 |
유휴 접점: 1~20mA, 24V 잠재적인 접촉 액세스: "0":0~ +6V; "1":+11 V~ +250V |
| 스위치 신호 출력 | 2쌍 | DC: 220V/0.2A, AC: 220V/0.5A |
| 시간 측정 |
테스트 범위: 0.1ms ~ 9999s, 정확도 0.1mS 측정 범위: 0.1ms ~ 9999s 측정 정확도: 0.1mS |
|
공장 검사 보고서
3상 릴레이 테스트 세트의
1. 장치의 AC 전원 테스트
1.1 출력 전류 진폭의 정확도
출력 전류 진폭의 정확도 및 분해능: 0~1A,0.001A,0~10A,0.01A,10A~Max.0.1A.출력 범위:0~40A.
| 전류(A) | 0.1A | 1A | 5A | 10A | 20A | 30A |
| IA | 0.1001 | 0.998 | 5.008 | 10.008 | 20.018 | 30.015 |
| IB | 0.0998 | 1.002 | 5.003 | 10.007 | 20.013 | 30.017 |
| IC | 0.1002 | 0.997 | 4.999 | 9.996 | 19.990 | 30.015 |
1.2출력 잔류 전류 측정
장치에 출력이 없을 때 출력 잔류 전류 측정
| 전류의 위상 | IA | IB | IC |
| 잔류 전류(mA) | 0.002 | 0.003 | 0.019 |
2. 장치의 AC 전압 테스트
2.1 출력 전압 진폭의 정확도
출력 전압 진폭 0~10V, 0.001V, 0~30V, 0.01V, 30V~60V 또는 75V, 0.1V, 60V 또는 75V 0.1V의 정확도 및 분해능.출력 범위: 0~120V
| 전압의 위상 | 1V | 10V | 30V | 60V | 80V | 100V | 120V |
| UA | 0.998 | 10.014 | 30.016 | 60.005 | 80.011 | 100.032 | 120.031 |
| UB | 1.002 | 10.015 | 30.016 | 60.001 |
79.988 7 |
100.035 |
120.036 7 |
| UC | 1.001 | 10.018 | 30.015 | 60.002 | 80.013 | 99.978 | 120.034 |
3. 위상 테스트
| 테스트 설정 | 0° | 90° | 180° | 270° |
| 버지니아,아이아 | 0.2° | 90.2° | 180.1° | 270.2° |
| 각도 편차 | 0.2° | 0.2° | 0.1° | 0.2° |
| VB,IB | 0.2° | 90.1° | 180.2° | 270.1° |
| 각도 편차 | 0.2° | 0.1° | 0.2° | 0.1° |
| VC, IC | 0.2° | 90.2° | 180.1° | 270.2° |
| 각도 편차差 | 0.2° | 0.2° | 0.1° | 0.2° |
4, 장치의 DC 전원 테스트
4.1 전류 출력의 정확도
| 전류(A) | 0.1 | 0.5 | 1 | 2 | 삼 | 5 |
| IA | 0.1001 | 0.5009 | 1.0012 | 2.0035 | 3.0056 | 5.009 |
| IB | 0.0998 | 0.4992 | 1.0007 | 2.0012 | 3.0045 | 5.007 |
| IC | 0.1002 |
0.5007 .
|
0.9996 | 2.0001 | 3.0021 | 4.997 |
5. 기타 기능
| 유형 | 결과 |
| 1, 모든 종류의 실패 시뮬레이션, 기능 테스트 등 | 정상 |
| 2, 스위치 매개변수 입력/출력 확인 | 정상 |
| 3, 통신 | 정상 |
| 4, AC 전원 출력 | 정상 |
| 5, 각 기능의 인터페이스 | 정상 |
6. 테스트 장비
● 전압계, 유형: ESCORT3146A, 정확도 0.5magnitude
● 전류계, 유형: GB/T7676-1998, 정확도 0.5 크기
● 텍트로닉스 오실로스코프
●다목적 디지털 미터, 유형: 200MULTIMETER
● 밀리초 미터, 유형: 702-2
● 위상, 번호: 다기능 전력량계
7, 결론:
위의 테스트 결과를 통해 릴레이 보호 테스터의 기능은 다양한 사양 및 도입의 요구 사항을 충족시킬 수 있습니다.품질 검사 부서에서 공장을 떠나기 위해 확인하십시오!
