| 전압 범위: | 4*(0-120V) | 전류 범위: | 3*(0-40A) |
|---|---|---|---|
| 출력 정확도: | 0.5% | 표시하다: | LCD |
| 전압: | 4채널 | 현재의: | 3채널 |
| 강조하다: | 삼상 보호 계전기 시험 장비,4상 보호 계전기 시험 장비,LCD 3상 계전기 시험 장비 |
||

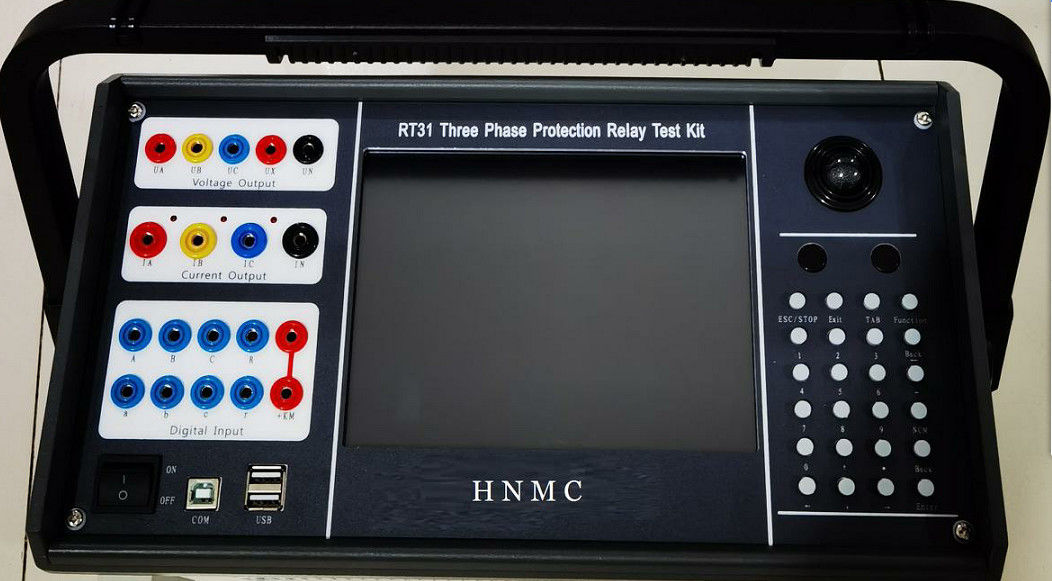

4상 전압 및 3상 전류 출력 오류 재생 기능이 있는 보호 계전기 테스트 장비
주요 테스트4상 전압 및 3상 전류 출력,
1.AC 테스트
2.DC 테스트
3. 고조파 중첩 테스트
4.고주파 테스트
5. 전원 방향 및 임피던스 테스트
6.동기화 테스트
7. 전체 그룹 테스트
8. 거리 및 제로 시퀀스 보호
9. 임피던스 특성
10.차등 보호
11. 차동 고조파
12.6-35KV 마이크로컴퓨터의 라인 보호 종합 테스트
13.결함 검토
기술 지수4상 전압 및 3상 전류 출력,
| AC 전류 소스 | |
| 출력 정확도 | 0.5% |
| 출력 범위 | 3*(0-40A);0-120A(3상 병렬) |
| 장시간 작동할 수 있는 위상 전류 10A | |
| 위상 전류의 최대 출력 전력: 420VA | |
| 병렬 3상 전류의 최대 출력 전력: 900VA | |
| 허용 작업 시간(최대 출력을 얻기 위해 3상 전류가 병렬로 연결된 경우): 10초 | |
| 주파수(기본파) 범위 | 20-1000Hz |
| 고조파 시간 | 1-20번 |
| DC 전류 소스 | |
| 출력 정확도 | 0.5% |
| 전류 출력 | 위상당 0-+/-10A;0-+/-30A(3상 병렬) |
| 최대 부하 전압 출력 | 20V |
| 출력 정확도 | 0.5% |
| 위상 전압 출력 | 4*(0-120V) |
| 라인 전압 출력 | 0-240V |
| 상 전압/선간 전압 출력 전력 | 80VA/100VA |
| 주파수(기본파) 범위 | 20-1000H |
| 배음 | 1-20번 |
| DC 전압 소스 | |
| 출력 정확도 | 0.5% |
| 위상 전압 출력 진폭 | 0-+/-160V |
| 라인 전압 출력 진폭 | 0-+/-320V |
| 상 전압/선간 전압 출력 전력 | 70VA/140VA |
| 치수 | 400*300*180mm |
| 무게 | 약 20KG |
| 전원 공급 장치 | AC 220V±10%,50/60Hz |
| 주위 온도 | -10℃ ~ +50℃ |
스위치 신호 및 시간 측정
| 스위치 신호 입력 |
7회로 |
유휴 접점: 1~20mA, 24V 잠재적인 접촉 액세스: "0":0~ +6V; "1":+11 V~ +250V |
| 스위치 신호 출력 | 2쌍 | DC: 220V/0.2A, AC: 220V/0.5A |
| 시간 측정 |
테스트 범위: 0.1ms ~ 9999s, 정확도 0.1mS 측정 범위: 0.1ms ~ 9999s 측정 정확도: 0.1mS |
|
