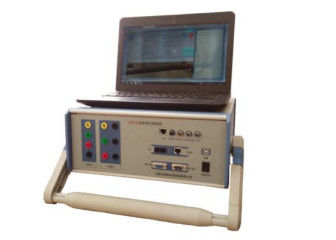

0.002HZ 지국 시험 장비, 디지털 CT VT 분석기


병합부 시험 시스템 MUE1 일련
부서 테스터를 합병하는 현명한 지국 시험 장비 디지털 CT / VT 실험

IEC61850-9-1,IEC61850-9-2,IEC61850-9-2LE,IEC60044-FT3 프로토콜로 적합합니다

기술적 지표



특징

1) 3상 고정밀도 기준 전력 원천, 고정밀도 자동 예금기 데이터 수집기, 동기화를 채택하기
시간 기록 시계 단위, 기본표준과 MU 테스트 장치를 샘플링하는 AC
2) PC 소프트웨어에 의한 작동
3) 샘플링 기술 위에서 고차 동기화 알고리즘과 512 번을 채택하기
4) 운영을 위한 채택하 랩뷰 언어와 가상의 기구 기술, 우호적 HMI와 편리합니다
5) 시뮬레이션 소신호 출력으로 다중 주파수 싸인파 전압 신호 출력을 실현하세요
범위 0-4V (RMS)
 6) 수집과 병합부의 정확도 에러와 타이밍 & 통신 작업 검사의
다중 채널 디지털 또는 아날로그 입력
7) 전통적 VT와 CT와 수집의 아날로그 입력과 병합부을 판단하는 정확도 오동작 여부 진단
8) 디지털 CT / VT 디지털 입력과 병합부을 판단하는 확도 시험
9) 디지털 CT VT을 판단하는 정확도 오동작 여부 진단과 아날로그 값의 보정
10) 샘플링 메세지을 판단하는 분산 각도 시험
11) 샘플링 메세지을 판단하는 완전성 시험
12) 병합부을 판단하는 시간 비교 오동작 여부 진단
13) 병합부을 판단하는 오동작 여부 진단을 유지하는 타임즈 지
14) 샘플링 대응 시간 시험
15) 전 프레임 메시지 분석
프로토콜 테스트 : 샘플링 점, 일련 번호, 평가된 시간 지연, APPID, SVID, MC 연설, 동기화 상태인 ASDU
파형, 샘플링 값 & 메세지 원형이 자료를 수집하는 모든 현측 계류판이 인 전 프레임 분석, 분석
16) 주파수 또는 조화하는 영향과 병합부를 눈금 보정할 수 있습니다
17) 데이터 조회와 가게와 인쇄에게 편리한 기록 시험 포인트 에러 데이터..
