제품 상세 정보:
결제 및 배송 조건:
|
| 정밀도 계급: | 2 | 현재 Range1: | 1A, 5A |
|---|---|---|---|
| 전압 범위: | 100V、100/√3V | 시험 기능: | 비율, 비율 오차, 페이즈 각 에러...... |
| 백분율 오차: | 1.5%*FS보다 적습니다 | 디스플레이: | 큰 LCD |
| 강조하다: | 1.5%FS CT PT 시험 세트,1.5%FS 100V CT PT 시험 세트,5A 1.5%FS 비율 ct와 파인트 테스트 |
||

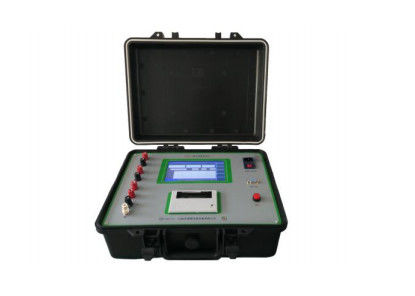

디지털 변환장치 테스터 헤웨 일련 CT PT 시험 장비 비교기
기술적인 매개 변수
| 정밀도 계급 | 2 |
| 전류 범위 | 5A, 1A |
| 전압 범위 | 100V,100/√3V |
| 백분율 오차 | 1.5%*FS보다 적습니다 |
| 기초적 에러 | |
| CT PT 에러 & 임피던스 & 입장허가를 시험할 때, 에러는 전혀 다음을 넘어서 바라지 않습니다 |
ΔX=±(X*2%+Y*2%+Dx) ΔY=±(X*2%+Y*2%+Dy) ΔX : 동상 성분의 기초적 오류 한계값 ΔY : 직교 성분의 기초적 오류 한계값 Ｘ : 동상 성분의 암시 절대치 Ｙ : 직교 성분의 암시 절대치 드스 & 디스프로슘 : 영점오차와 양자화 오류 CT와 PT, Dx,Dy=1 (또는 CT와 PT의 2)%*(Error 한계 값을 시험할 때 Ｚ와 Dx,Dy= 3 디지트인 Ｙ를 시험할 때 |
조치 범위 & 결의안
| CT PT는 분류됩니다 | 시험 범위 | 결의안 | ||
| 동상 성분 | 직교 성분 | 동상 성분 | 직교 성분 | |
| 0.01 | ±0.4000 | ±13.752 | 0.0001% | 0.001' |
| 0.02 | ||||
| 0.05 | ||||
| 0.1 | ±4.000 | ±137.52 | 0.001% | 0.01' |
| 0.2 | ||||
| 0.5 | ||||
| 1.0 | ±40.00 | ±999.9 | 0.01% | 0.1' |
| 임피던스 조치 범위 & 결의안 | ||||
| 범위 | 방법 범위 (Ω) | 결의안 | ||
| 5A | ±1.000 | 0.0001 | ||
| 1A | ±6.000 | 0.0001 | ||
| 입장허가 조치 범위 & 결의안 | ||||
| 범위 | 방법 범위 (mS) | 결의안 | ||
| 100V | ±9.9999 | 0.0001 | ||
| 57.7V | ±9.9999 | 0.0001 | ||
특징
1) LCD 디스플레이
2) 비율, 비율 오차, 페이즈 각 에러, 임피던스, 입장허가을 판단하는 실험
3) 실험 데이터값은 모두 드러내집니다
4) 정격 전류 5A와 1A와 0.01개의 계기 트랜스포머에 등급 1의 테스트를 위해 사용됩니다,
정격 전압 100V, 100V√3V
5) 정격 부담 또는 하한 하에 모든 시험 포인트의 비율 오차 & 페이즈 각 에러를 드러내세요
1%-120% 정격 전류 또는 20%-120% 정격 전압을 부담시키세요
선택의 설계를 하세요
