제품 상세 정보:
결제 및 배송 조건:
|
| 턱: | 8 밀리미터 | 사이즈: | 45mm×158mm×25mm |
|---|---|---|---|
| 설치 방법: | 클램프 형 | 특성: | 아래 라인 5A 10A에 시험을 받기 위해 적용되세요 |
| 정밀도 계급: | 0.2/0.1 | 출력: | 지향선 정합선 출력 |
| 강조하다: | Q8A-1 AC 전류 클램프 프로브,8mm AC 전류 클램프 프로브,Q8A-1 8mm 0.2 클립 온 전류 변압기 |
||

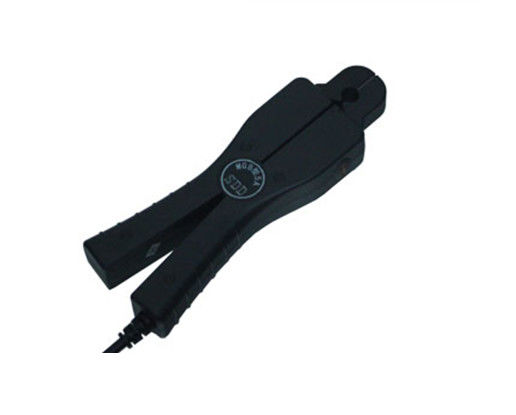

JawΦ8mm AC 전류 프로브 보조 트랜스포머 모델 Q8A-1
애플리케이션
파워 측정하는 품질
케이블 묶음 주위에 측정하기
전원 부하 모니터링
파형 해석
에너지 계량기 교정부
브레이커 패널에서 측정하기
HVAC
주거용이고 상업적 사이트
데이터 로깅 / 리코딩
| 전기적 매개 변수 | |
|---|---|
| 비율 | 1000년 : (주문 제작된) 1 또는 2000:1 |
| 정밀도 계급 | 0.1% |
| 1차 전류 | 0 - 10A AC |
| 2차측 전류 | 0 - (주문 제작된) 10mA AC |
| 맥스. 타박상. 입력전류 | 12 A |
| 부하 용량 | ≤4Ω |
| 전압 범주 위에서 | CAT 3세 600V |
| 출력 신호 (AC 전류) | 0에서 명목상 입력전류에 있는 10mA AC |
| 출력 신호 (AC 전압) | 0에서 명목상 입력전류에 있는 100mV AC |
| 주파수 범위 | 40Hz-2000Hz |
| 절연 내력 | 1 분에 있는 3KV 50Hz/60Hz |
| 온도 범위 | +55' Ｃ에 대한 -20' Ｃ |
| 출력 | 2.5 D01 연결기와 미터 케이블 |
| 맥스. 절연 도체 부서 모임들이 아니라 전압 | 600 Ｖ |
| 표준 | EN 61010-1, EN 61010-2-032, IEC60044-1 |
| 설치 | 클램프 형 |
| 출력 모드 | 출력(2.5m)를 이끄세요 |
| 기계적인 매개 변수 | |
| 차원 (L x W x H) (밀리미터) | 42.6x122.5x23 |
| (g)에 짓누르세요 | 250 |
| 홀딩 와이어 지름 (밀리미터) | φ8 |
| 맥스. 턱 개구 (밀리미터) | 8 |
| 색 | 검정색 |
| 재료 | PC+ABS+Polycarbonate, UL94 V0 |
| 1차 전류 | 2차측 전류 | 클래스 |
| 5A | 2mA | 0.1 |
| 5A | 2.5mA | 0.1 |
| 5A | 5mA | 0.1 |
| 5A | 10mA | 0.1 |
| 10A | 2.5mA | 0.1 |
| 10A | 4mA | 0.1 |
| 10A | 5mA | 0.1 |
| 10A | 10mA | 0.1 |
※Can은 사용자 요구에 따라 맞춤화됩니다
